产品介绍
香港内部六宝典资料

J41T截止阀是一款铸铁截止阀,其启闭件是塞形的阀瓣,密封面呈平面或锥面 ,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降 旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。铸铁截止阀广泛应用于市政建设、农田水利、火力发电、石油化工、冶金矿山、消防环保、食41T品、航运、医药和轻纺等各个 领域。

J41T铸铁截止阀,只适用于全开和全关,不 允许作调节和节流。 “J41T铸铁截止阀” 属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不 泄漏。当介质由阀瓣下方进入阀门时,操作力所需克服的阻力,是阀杆和填料的摩擦力与由介质的压力所产生的推力,关“J41T铸铁截止阀” 的力比开“J41T铸铁截止阀 ”的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。

J41T铸铁截止阀主要性能规范

型号 公称压力 (MPa) 试验压力 工作温度 适用介质
强度(水) (MPa) 密封(水) (MPa)
J41T-16 1.6 2.4 ≤1.8 200 蒸汽、水
J41W-16 1.6 2.4 ≤1.8 100 油品
J41H-16 1.6 2.4 ≤1.8 200 蒸汽、水
J41G-16 1.6 2.4 ≤1.8 100 蒸汽、水

件名称 零部件材质
J41T-16 J41W-16 J41H-16 J41F-16
阀体、阀盖 灰铸铁 灰铸铁 灰铸铁 灰铸铁
阀杆
阀瓣 灰铸铁+黄铜 灰铸铁 灰铸铁+不锈钢 灰铸铁聚四氟乙稀

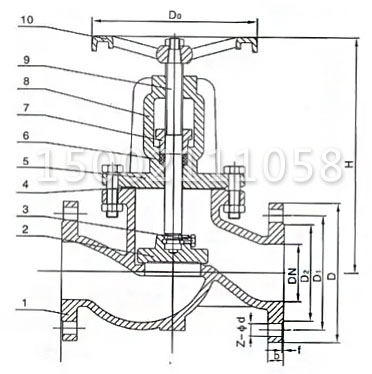

J41T铸铁截止阀主要外形及连接尺寸

香港内部六宝典资料
型号 公称通径DN(mm) 尺寸
L D D1 D2 b-f Z-Φd H Do
J41T-16
J41W-16
J41H-16
J41F-16
15 130 95 65 45 14-2 4-14 113 80
20 150 105 75 55 16-2 4-14 113 80
25 160 115 85 65 16-2 4-14 125 80
32 180 135 100 78 18-2 4-18 145 100
40 200 1451 110 85 18-3 4-18 180 130
50 230 60 125 100 20-3 4-18 200 130
65 290 180 145 120 20-3 4-18 205 150
J41T-16
J41W-16
J41H-16
J41F-16
中部法兰
65 290 180 145 120 22-3 4-18 310 150
80 310 195 160 135 24-3 8-18 350 240
100 350 215 181 155 26-3 8-18 365 240
125 400 245 210 185 26-3 8-18 430 300
150 480 280 240 210 28-3 8-23 450 300
200 600 335 295 265 30-3 12-23 556 300
