微型电动执行器说明:
   02/05型电动执行器,体积精小而具有较强力矩输出。02型采用胶体外壳, 05型壳体采用锌合金压铸而成,内部均使用全金属齿轮箱,传动定位轴承采用精 品轴承,具有较长使用寿命和各种恶劣环境适应能力。
   控制面板,是大家熟悉的三键设计,分别是A/M键、▲键(UP)和▼键(DOWN); 而显示面板采用最新的OLED技术的LCD,该LCD可以在-30-- -80°C环境 可靠工作, 且低功耗、寿命长。因此,对定位执行器的各种状态、设置、故障提示等,采用 中文与数字的方式显示,人机界面更友好。
   驱动电机采用直流无刷电机,有效解决了体积与力矩的矛盾。具有小体积、 大力矩、高寿命、堵转过力矩保护。位置传感器采用耐磨型,长寿命(大于100万 次)导电塑料电位器。
   防水胶圈采用硅胶耐磨符合材料;力矩输出轴不锈钢工艺; 内部控制驱动板的进口芯片.....
   除了多种电源电压可选,开关信号、比例信号、485总线、无线控制等多种控 制方案。

电动微量调节阀特点
1、尺寸精小:产品外形精小,输出轴标准8角内接,通用性强
2、LCD显示:方便调试与设置应用,中文与数字界面
3、低功耗高可靠:直流无刷电机,功耗低、力矩大、寿命长
4、接口简洁通用:标准接线端子,选配标准定制缆线
5、隔离措施:输入信号、输出信号、电源三方2000V隔离
6、电源可选:AC24V、AC110V、AC220V; DC12V、DC24V等
7、信号可选:开关量、模拟量、无缘触点、总线、无线网络等信号
8、出色的EMC性能:电磁辐射、静电、防雷保护、过温保护
9、过载保护:完善的过载(堵转)处理、排故障程序,报警输出
10、其它:阀位电子式校准、到位无缘触点输出  无线控制、无线组网等系统方案可选

名称

性能指标

电源电压

DC12V/24V; AC24V/110V/220V/380V

待机功率

≤5W

带载额定功率

≤15W (DC24V) ≤20W (AC220V) 连续工作

堵转功率

≤30W (DC24V) ≤40W (AC220V)  ≤3秒

输入控制信号

输入阻抗≤120Q输入精度误差≤0. 1%输入分辨率=0.1% 重复性误差≤0.1% 温度漂移系数≤0.1/20"C 4-20mA

输出反馈信号

输出阻抗≤500Q输出精度误差≤0.1%输出分辨率=0. 1% 重复性误差≤0.1% 温度漂移系数≤0.1/15°C 4-20mA

阀位电位器信号

输入电阻≥1KQ输入精度误差≤0. 1%输入分辨率=0.1% 重复性误差≤0.1%温度漂移系数≤0.1/15°C 10KQ

系统最大误差

误差≤(定位精度+0.1%+0. 1%)

环境相对湿度

≤90%RH

抗冲击力

2G

工作温度范围

- 25~55°C

极限耐温范围

-45~75°C

寿命

≥3年或20000小时

重量

02型 0.2Kg     05型 1.6Kg

尺寸

02型长宽高=69x61 x58mm   05型长宽高=110x90x82mm

可选配件

无线遥控器、485-USB转 换器、LCD信号源

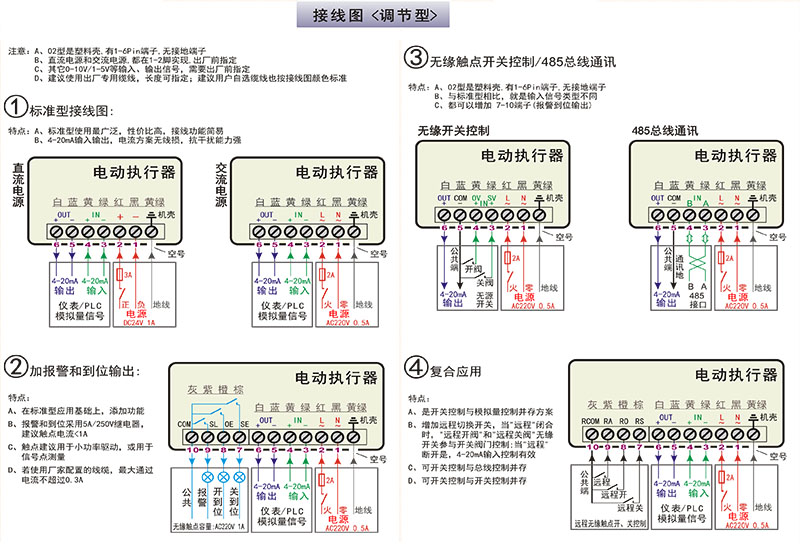

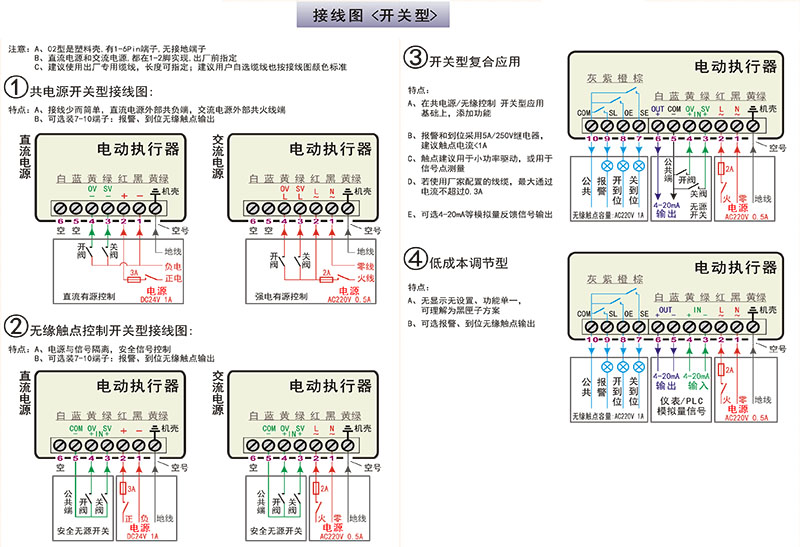

接线图

香港内部六宝典资料香港内部六宝典资料
