铸铁球阀-Q41F铸铁法兰球阀-灰铸铁球阀

更新:2022/7/12 17:26:41      点击:
  • 品牌:   上海工开阀门
  • 型号:   Q41F-16
  • 在线订购
产品介绍

Q41F铸铁球阀主要用于截断或接通介质,适用于温度≤150℃的水、蒸汽、油品等非腐蚀性介质的管路上,作启闭作用,最大优点为启闭迅速。
Q41F铸铁球阀特点:
1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
2、球阀通道平整光滑,不易沉积介质,可以进行管线通球。
3、密封性能好。球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造,易于保证密封,而且球阀的密封力随着介质压力的增加而增大。
4、阀杆密封可靠。球阀启闭时阀杆只作旋转运动,因此阀杆的填料密封不易被破坏,而且阀杆倒密封的密封力随着介质压力的增加而增大。
5、上海工开阀门球阀的启闭只做90°转动,故容易实现自动化控制和远距离控制,球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。
6、开关迅速、方便,只要阀杆转动90°,球阀就完成了全开或全关动作,很容易实现快速启闭。

Q41F铸铁法兰球阀主要性能参数

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092
公称通径 DN15~DN300
公称压力 1.6Mpa
连接方式 法兰
驱动方式 手动、电动、气动
阀体
HT200
球体阀杆 304
阀座 聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片 聚四氟乙烯PTFE 不锈钢/柔性石墨Stainless Steel/flexible Graphite 齿形垫片Tooth Profile Gasket
阀杆座 聚四氟乙烯PTFE 不锈钢/柔性石墨 Stainless Steel/Flexible Graphite
填料 聚四氟乙烯PTFE 增强柔性石墨 Enhanced Flexible Graphite
温度 -29℃~150℃(聚四氟乙烯 PTFE)
介质 水、蒸汽、油品

Q41F铸铁法兰球阀主要零外形及连接尺寸

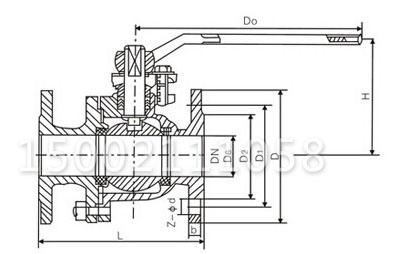

Q41F铸铁球阀结构图
1.6MPa DN L D D1 D2 b n-φd H D0
Q41F-16 15 130 95 65 45 14 4-14 78 140
20 140 105 75 55 14 4-14 84 160
25 150 115 85 65 14 4-14 95 180
32 165 135 100 78 16 4-18 150 250
40 180 145 110 85 16 4-18 150 300
50 200 160 125 100 18 4-18 170 350
65 220 180 145 120 20 4-18 195 350
80 250 195 160 135 20 8-18 215 400
100 280 215 180 155 20 8-18 250 500
125 320 245 210 185 22 8-18 265 600
150 360 280 240 210 24 8-23 270 800
200 400 335 295 265 26 12-23 330 1200

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
