D371X-16T涡轮对夹式全铜蝶阀-软密封铜蝶阀

更新:2022/9/3 10:21:47      点击:
  • 品牌:   上海工开阀门
  • 型号:   D371X-16T
  • 在线订购
产品介绍
香港内部六宝典资料

工开阀门制造的涡轮对夹式全铜蝶阀,型号D371X-16T, 阀体采用全铜材质,阀座材质有海帕伦X2/乙丙橡胶X3/丁腈橡胶X5/聚四氟乙稀F4等,阀板材质:全铜板。适用温度:-23℃ ~ 121℃
蝶阀(英文:butterflyvalve)是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流用。
蝶阀全开到全关通常是小于90°,蝶阀和蝶杆本身没有自锁能力,为了蝶板的定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门的操作性能。
材质:铜、黄铜、青铜
连接形式:对夹
结构形式:垂直板式
适用介质:海水、水、污水、油类液体、空气、氧气.煤气、天然气等
压力环境:常压
工作温度:常温
标准:国家标准
流动方向:双向
驱动方式:蜗轮
用途:截止或流量调节

国际/欧标 美标 描述 Cu 铜 Al 铝 Si 硅 Zn 锌 Pb 铅 Fe 铁 Ni 镍 Mn 锰 Sn 锡 Co 钴
CuAl8 C61000 铝青铜 余量 6.0-8.5 0.1 max 0.2 max 0.02 max 0.5 max -- 1.0 max -- --
CuAl8Fe3 C61400 铝青铜 余量 6.0-8.0 -- 0.2 max 0.01 max 1.5-3.0 -- -- -- --
CuAl10Fe3 C62300 铝青铜 余量 8.5-10.0 0.25 max -- -- 2.0-4.0 1.0 max 0.5 max 0.60 max --
CuAl11Fe3 C62400 铝青铜 余量 10-11.5 0.25 max -- -- 2.0-4.5 -- 0.3 max 0.2 max --
CuAl10Ni5Fe4 C63000 镍铝青铜 余量 8.5-11.0 -- 0.3 max -- 2.0-5.0 4.0-6.0 1.5 max 0.2 max --
CuAl10Ni1.5Fe4 C95400 镍铝青铜 余量 10.0-11.5 -- -- -- 3.0-5.0 1.5 max 0.5 max -- --
CuAl13Fe4Mn C95900 特种铝青铜 余量 12.0-13.5 -- -- -- 3.0-5.0 0-0.5 0-1.5 -- --

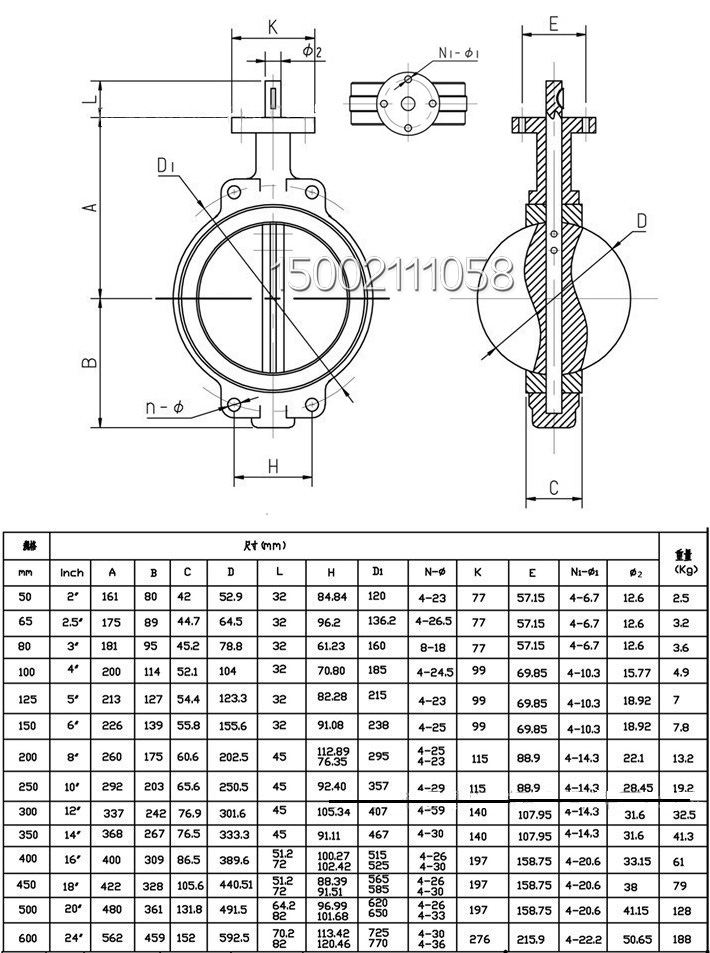

D371X-16T涡轮对夹式全铜蝶阀主要外形结构和连接尺寸

涡轮对夹式全铜蝶阀结构尺寸
