不锈钢衬氟球阀-Q41F46-16RL-不锈钢法兰球阀-衬氟耐腐球阀

更新:2022/9/9 13:52:11      点击:
  • 品牌:   上海工开阀门
  • 型号:   Q41F46-16RL
  • 在线订购
产品介绍
香港内部六宝典资料

Q41F46手动衬氟球阀是用带圆形通孔的球体作启闭件,球体随阀杆绕阀体中心线旋转,以实现阀门开启和关闭。手动衬氟球阀采用模压工艺,使密封面致密良好,加之V型PTFE填料组合使阀门达到零泄漏;手动衬氟球阀球体与阀杆铸为一体,了由于压力变化引起阀杆冲出承压件内的可能性,根本保证使用中的安全性;手动衬氟球阀采用全塑料衬里工艺,耐介质的强腐蚀。

不锈钢衬氟球阀的衬里层材料为氟塑料,一种能耐酸耐碱性能的材料。主要用在不锈钢衬氟球阀上氟塑料主要有F46,PFA,F4,PO等常见氟塑料,这类氟塑料也称可溶性氟塑料。

不锈钢衬氟球阀特点:
1、采用氟塑料衬里层的球阀,具有极高的化学稳定性,适用于任何强腐蚀性化学介质;
2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护;
3、启闭件球件与阀杆铸(锻)为一体,了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全;
4、结构紧凑合理,阀体内腔空间小,减小了介质滞留,另外,模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏;
5 、两段、三段式构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修。

Q41F46手动衬氟球阀主要性能规范

零件名称 不锈钢
P R
阀体、阀盖 CF8 CF8M
球体 CF8 CF8M
衬里层/阀座 FEP(F46) PCTFE(F3)PFA(可洛性聚四氟乙烯)
填料压盖 CF8 CF8M
填料 PTFE(F4) 聚四氟乙烯 PTFE(F4)聚四氟乙烯
螺栓 1Cr17Ni2 1Cr17Ni2
螺母 0Cr18Ni9 0Cr18Ni9
手柄 WCC WCC

Q41F46手动衬氟球阀主要性能规范

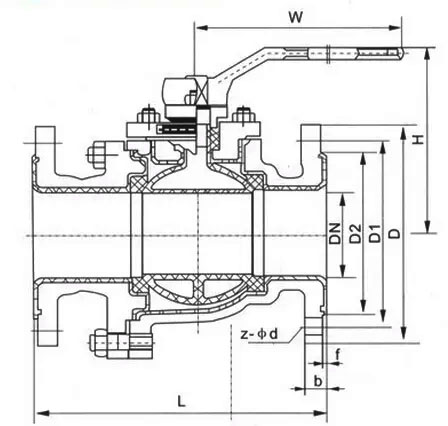

衬氟球阀结构尺寸
公称通径 标准值 参考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Φd Do(手柄) Do(蜗轮) H WT(Kg)
15 1/2 140 95 65 45 2 14 4-Φ14 120   80 2.5
20 3/4 140 105 75 55 2 16 4-Φ14 140   90 3
25 1 150 115 85 65 2 16 4-Φ14 160   100 4.5
32 11/4 165 135 100 78 2 18 4-Φ14 160   110 5.7
40 11/2 180 145 110 85 2 18 4-Φ14 200   120 7
50 2 200 160 125 100 3 20 4-Φ14 250   135 9.5
65 11/2 220 180 145 120 3 20 4-Φ14 300   145 15
80 3 250 195 160 135 3 22 4-Φ14 350   185 19
100 4 280 215 180 155 3 22 8-Φ18 400   95 33
125 5 320 245 210 185 3 24 8-Φ18 500   210 58
150 6 360 280 240 210 3 24 8-Φ23   200 450 93
200 8 457 335 295 265 3 26 8-Φ23   240 490 155
250 10 533 390 350 320 3 28 12-Φ23   240 550 210

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
