碳钢丝扣截止阀-碳钢内螺纹截止阀-S型碳钢截止阀-J11H-16C丝扣截止阀

更新:2022/7/18 15:12:53      点击:
  • 品牌:   上海工开阀门
  • 型号:   J11H-16C、J11H-10C
  • 在线订购
产品介绍

S型丝扣碳钢截止阀是采用铸造加工工艺生产,阀体结构为直通式结构,主要做截止介质的作用。广泛应用于建筑,电力,化工等工业及建材使用,是管道不可缺少的产品之一。J11H-16C阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作,使得这种阀门非常适合作为介质的切断或调节及节流使用。
S型丝扣碳钢截止阀产品特点:
1、结构比闸阀简单,制造与维修都较方便。
2、密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。
3、启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。
4、启闭力矩大、启闭较费力,启闭时间校长。
5、流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
6、介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
7、全开时阀瓣经常受冲蚀。

S型丝扣碳钢截止阀零部件材质

型号 PN 工作压力
(Mpa)
适用温度
(℃)
适用介质 材料
阀体、阀盖
J11H-16C 16 1.6 0~200 水、气、油 碳钢

S型丝扣碳钢截止阀主要零外形及连接尺寸

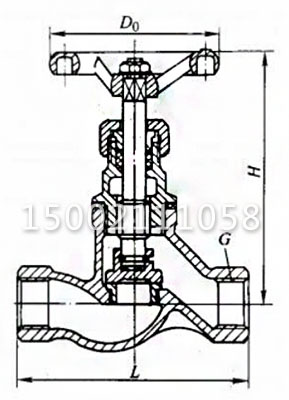

J11H碳钢截止阀结构图
J11H-16C、J11H-10C碳钢丝扣截止阀
DN/mm G/in L/mm H/mm Do/mm
15 Rp 1/2 90 112 63
20 Rp 3/4 100 123 63
25 Rp 1 120 132 70
32 Rp 1 1/4 140 152 70
40 Rp 1 1/2 170 165 85
50 Rp 2 200 175 105
65 Rp 2 1/2 260 192 105

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
