Q642F气动Y型三通球阀-气动三通球阀120度135度-Y型三通球阀

更新:2022/7/11 10:34:47      点击:
  • 品牌:   上海工开阀门
  • 型号:   Q642F、Q642H
  • 在线订购
产品介绍

气动Y型三通球阀采用Y型流道形式,阀座为三面阀座,有相互成120°、135°二种阀体结构形式,根据需要实现对介质流向切换两种工况。

气动Y型三通球阀的安装形式多样,可根据管路的布局选择不同的外形进行安装,流道平坦、流体阻力小,流通能力强,不会使介质停留在流道内部,实现各管道能够得到很好、很顺的切换,不会造成二次污染。

气动Y型三通球阀与阀座密封,根据工况不同,可分别采用软密封、喷焊镍基合金(硬度大于HRC60)、超音速涂钨钴合金(硬度大于HRC70)及特种硬质材料等多种先进工艺,适用各种苛刻工况,软密封适用200℃以下工况,硬密封碳钢不超过425℃,不锈钢不超过450℃。

气动执行器
双作用:           通气开、通气关,气源故障保持当前位置
单作用气开式:  通气开、断气关,气源故障关闭
单作用气关式:  通气关、断气开,气源故障打开
可选附件:        换向电磁阀、限位开关、空气过滤减压阀、电气定位器、手轮机构、保位阀
电气部分可以选防爆

气动Y型三通球阀性能参数

型号 Q642F、Q642H
公称通径 DN50~DN250(mm)
公称压力 PN1.6、2.5、4.0、6.4MPa
连接形式 法兰式
结构形式 Y型三通
驱动方式 气源控制(压缩空气4-7bar)
使用温度 -40℃~450℃
控制形式 开关型(开关两位控制)、调节型(4~20mA信号)
阀体材质 碳钢WCB、不锈钢304、316、316L
密封材料 PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

气动Y型三通球阀主要零外形及连接尺寸

香港内部六宝典资料

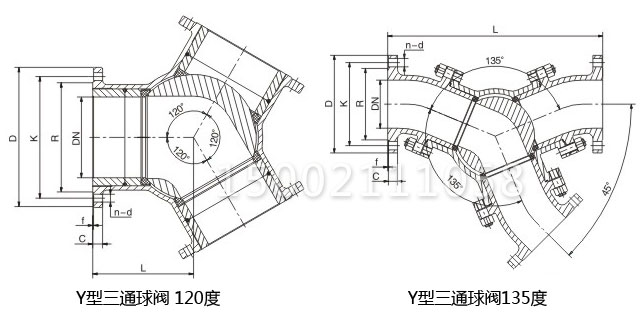

120度Y型三通球阀尺寸图
DN L D K R C f n-d
50 110 160/165 125 100 20 3 4-18
65 130 180/185 145 120 20 3 4-18
80 150 195/200 160 135 20 3 8-18
100 170 215/220 180 155 22 3 8-18
125 190 245/250 210 185 22 3 8-18
150 210 280/285 240 210 24 3 8-23
200 245 335/340 295 265 24 3 12-23
250 290 405 355 320 30 3 12-25
135度Y型三通球阀尺寸图
DN L D K R C f n-d
50 340 160/165 125 100 20 3 4-18
65 400 180/185 145 120 20 3 4-18
80 410 195/200 160 135 20 3 8-18
100 460 215/220 180 155 22 3 8-18
125 560 245/250 210 185 22 3 8-18
150 660 280/285 240 210 24 3 8-23
200 800 335/340 295 265 24 3 12-23
250 1030 405 355 320 30 3 12-25
300 1140 460 410 375 30 4 12-25
