D971S电动塑料蝶阀-电动PVC蝶阀-电动UPVC蝶阀-D971X-10S耐腐蚀酸碱

更新:2022/8/13 10:56:40      点击:
  • 品牌:   上海工开阀门
  • 型号:   D971S,D971X-10S
  • 在线订购
产品介绍
香港内部六宝典资料

  D971S电动塑料蝶阀采用一体式电动执行器与塑料蝶阀组成,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mADC或1~5VDC)及单相电源即可控制运转。
   D971S电动PVC蝶阀(UPVC电动塑料蝶阀)具有阀体重量轻、耐腐蚀性强、材质卫生无毒、耐磨损、易拆卸、维护简单等特点,被应用于多个领域,如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
  电动塑料蝶阀特点:
1、外型结构紧凑美观,材质卫生无毒。
2、本体重量轻容易安装。
3、耐腐蚀性强,应用范围广。
4、耐磨损、容易拆卸,维护简单易行。
5、管壁平洁光滑,输送流体时具有较小的磨擦阻力和附着力。
6、优异的耐老化和抗紫外线性能,使用寿命比其它管道系统长。

D971S电动塑料蝶阀性能参数

电动执行机构技术参数 阀   体   参   数
电源 AC110、220、380V/DC24、220V 公称通径 DN50~300mm
输出力矩 50N·M~2000N·M 公称压力 PN1.0MPa
任选功能 开关型、触点型、开度信号、智能型 阀轴材质 碳素钢、304/316/316L不锈钢
动作范围 0~90°±5° 阀体材质 UPVC、CPVC、PP
动作时间 15秒/30秒/60秒 阀板材质 UPVC、CPVC、PP、PTFE
环境温度 -30°~60° 阀座密封 EPDM、NBR、FPM
手动操作 附带手柄操作 结构形式 A型
限   位 电气、机械二重限位 温度 EPDM≤80℃、NBR≤68℃、FPM≤80℃
防护等级 IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) 适用介质 水、PVC兼容的食品工业化学溶剂
输入信号 0-10,1-5VDC/4-20mA(智能型) 特点 重量轻、耐腐蚀、卫生无毒、流阻小

D971S电动塑料蝶阀主要零外形及连接尺寸

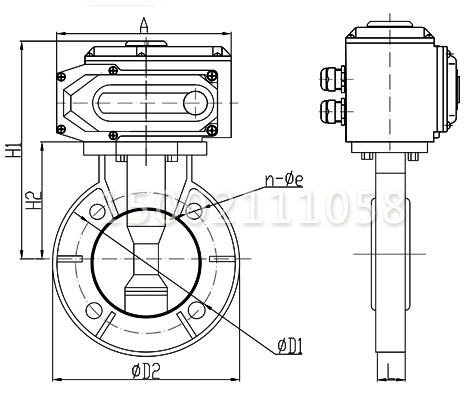

D971S电动塑料蝶阀结构图
 DN(mm) ΦD1 ΦD2 H1 H2 A L n-Φd
50 123 160 208 87 160 44 4-18
65 143 185 217 96 160 48 4-18
80 157 195 235 114 160 53 4-18
100 186 215 256 127 189 57 8-18
125 213 250 286 157 189 68 8-18
150 240 285 334 170 266 73 8-22
200 296 340 377 213 266 92 8-22

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
