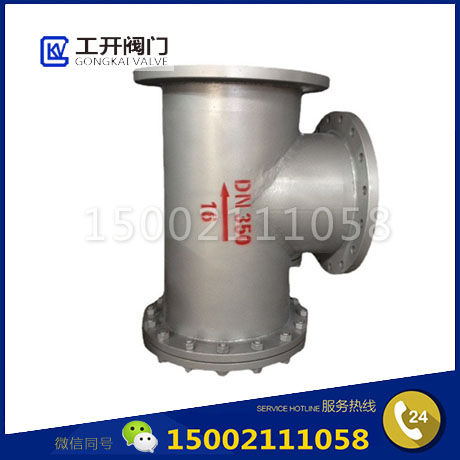

产品介绍
T型过滤器主要由壳体、滤芯、壳体法兰、壳体法兰盖及紧固件等组成。当流体通过进口进入壳体流经置有一定规格丝网的滤芯后，其固体杂质颗粒被阻挡在滤芯内，而洁净的流体通过滤芯，由过滤器出口流出。当需要清洗时，只需打开下端排污口排净流体，拆卸壳体法兰盖，拿出滤芯清洗后重新装入即可。
T型过滤器安装于进水管路各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门 不会由于机械杂物卡入密封圈而失灵。
T型过滤器主要部件材质
| 序号 | 零件名称 | 材料名称 | |||||
| 1 | 壳 体 | 20# | 16Mn | 304 | 304L | 316 | 316L |
| 2 | 法 兰 | WCB | 16Mn | 304 | 304L | 316 | 316L |
| 3 | 法 兰 盖 | 20# | 16Mn | 304 | 304L | 316 | 316L |
| 4 | 滤 芯 | 304 | 304 | 304 | 304L | 316 | 316L |
| 5 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304L | 316 | 316L |
| 6 | 螺 母 | 35# | 30CrMo | 304 | 304L | 316 | 316L |
| 7 | 垫 片 | 金属缠绕垫、柔性石墨、聚四氟乙烯 | |||||
| 8 | 排放丝堵 | 304 | 304 | 304 | 304L | 316 | 316L |
T型过滤器主要零外形及连接尺寸
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸(mm) |
过滤面积 (m2) |
|||
| D | L | H | H1 | |||
| 1.0-4.0 | 50 | 57 | 228 | 136 | 254 | 0.0029 |
| 65 | 76 | 260 | 154 | 294 | 0.0046 | |
| 80 | 89 | 292 | 172 | 332 | 0.0067 | |
| 100 | 108 | 350 | 203 | 399 | 0.0102 | |
| 125 | 133 | 388 | 226 | 449 | 0.0158 | |
| 150 | 159 | 434 | 251 | 508 | 0.0197 | |
| 200 | 219 | 536 | 310 | 339 | 0.0374 | |
| 250 | 273 | 640 | 368 | 768 | 0.0649 | |
| 300 | 325 | 744 | 426 | 898 | 0.0949 | |
| 350 | 377 | 802 | 461 | 980 | 0.1227 | |
| 400 | 426 | 898 | 517 | 1100 | 0.1567 | |
| 500 | 529 | 1078 | 623 | 1339 | 0.2499 | |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
