ZJHM气动调节阀-精小型气动薄膜套筒调节阀-气动套筒调节阀

更新:2022/7/15 9:43:01      点击:
  • 品牌:   上海工开阀门
  • 型号:   ZJHM
  • 在线订购
产品介绍

ZJHM气动套筒调节阀是气动多弹簧薄膜执行机构和低流阻套筒阀组成,以压缩空气为动力源,以气缸为执行器,并借助于电气阀门、转换器、电磁阀、保位阀等附件去驱动阀门,实现开关量或比例式调节,进而实现对工业系统中压力、温度、流量、液位等参数的调节。
ZJHM气动套筒调节阀是一种压力平衡型调节阀,采用套筒导向,压力平衡型双密封面阀芯机构,配用多弹簧气动执行机构。流道呈S流线性,整体具有工作 平衡、允许压差大、流量特性精确、噪音低等特点。特别适 用于流量大,阀前后压差较大、泄露要求不搞的场合。 本系列产品有常温型、高温型、低温型、调节切断型、 波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0 、6.4、10.0;阀体口径范围DN20-300,适用流体温度-196- +560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流 量特性有直线、等百分比特性。
ZJHM气动套筒调节阀特点
1、采用平衡型芯、不平衡力小,允许压差大,稳定性好。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏。
3、结构简单,套筒互换性强,拆装方便,装拆维修方便。
4、阀体按流体力学原理设计成等截面低流阻流道,可调范围大,固有可调比,额定流量系数增大。
5、 执行机构采用多弹簧结构,高度减少。重量减轻。
6、 ZJHMV型波纹管密封型调节阀,对移动的阀杆形成了的密封。
7、 ZJHMJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合

ZJHM气动套筒调节阀型号编制
Z J H P/M -25 P G B
自控
阀门
执行机构: 执行机构: 阀门结构类型: 公称压力: 阀体材质: 温度类型: 作用形式:
  J:精小型 多弹簧气动薄膜 P:单座 16:1.6MPa C:碳钢 G:中温型常温省略 K:气开式
      M:套筒 25:2.5MPa P:不锈钢   B:气闭式
        40:4.0MPa
        64:6.4MPa

ZJHM气动套筒调节阀主要性能参数

公称通径mm 25 40 50 65 80 100 150 200 250 300 350 400
阀座直径mm 25 32 40 50 65 80 100 125 150 200 250 300 可与本公司
商洽生产
额定流量
系数Kv
直线 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 10 16 25 40 63 100 160 250 400 630 900 1440
公称压力MPa 0.6 1.6 4.0 6.4
行程mm

16

25 40 60 100



流量特性 直线、等百分比、快开型
介质温度℃ -40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃
法兰标准 符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产
阀体材质 PN
(MPa)
0.6,1.6 WCB(ZG230-450) CF3CF8 CF8M
4.0,6.4 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
阀体型式 直通单座铸造球型阀
阀芯材质 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上阀盖形式 普通式(常温型)、热片式(中温型)、低温型
可调比R 50:1
气源接头 M16×1.5
可配附件 电气阀门定位器、电磁阀、空气过滤减压阀、限位开关、阀位反馈、手轮等。

ZJHM气动套筒调节阀主要零部件材质

1 阀体 WCB 304 316 316L
2 垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
3 套筒 304 304 316 316L
4 阀芯 304 304 316 316L
5 密封中垫 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
6 阀盖 WCB 304 316 316L
7 阀杆 304 304 316 316L
8 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
9 螺栓 25 不锈钢 不锈钢 不锈钢
10 填料压盖 WCB 304 316 316L

ZJHM气动套筒调节阀主要零外形及连接尺寸

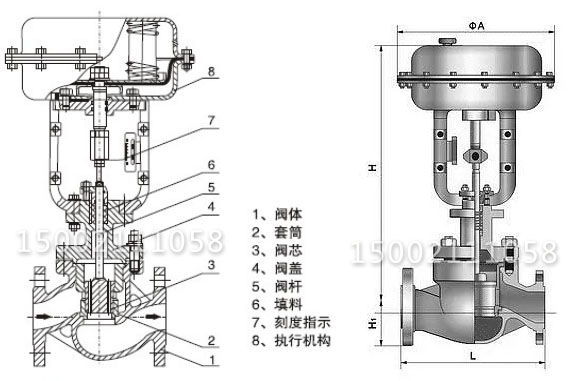

ZJHM气动套筒调节阀结构图
DN L H H1 质量(kg) φA
PN16 PN40 PN64 普通 高温 PN6 PN16 PN40 PN64 PN6
PN16
PN40
PN64
25 185 197 210 410 560 50 57 70 20 24 285
40 222 235 251 455 620 65 75 85 26 35
50 254 267 286 457 627 70 82 90 30 40
65 276 292 311 610 790 80 92 100 47 66 360
80 298 317 337 622 807 95 100 107 55 78
100 352 368 394 640 850 105 110 117 125 65 99
150 451 473 508 870 1130 132 142 150 172 130 160 470
200 600 650 890 1150 160 170 187 207 175 250
250 730 775 1203 1523 187 202 225 235 350 470 580
300 850 900 1234 1554 220 230 257 265 500 660

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
