本标准适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、柱塞阀。

阀门型号编制时，要将阀门的类别、驱动方法、连接型式、管道结构、额定压力、密封及阀体材统统描述出来。阀门型号的含义需按以下排列方法组成。

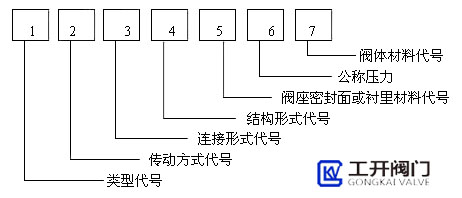

阀门类别-驱动方法-连接方式-阀门结构-密封材质-使用压力-阀体材质


一、阀门类别（型号编制）

类 型	代 号	类 型	代 号	类 型	代 号	类 型	代 号
闸 阀	Z	球 阀	Q	旋塞阀	X	减压阀	Y
截止阀	J	蝶 阀	D	止回阀底阀	H	疏水阀	S
节流阀	L	隔膜阀	G	安全阀	A

注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母“D”、“B”和“W”。

二、阀门驱动方法（型号编制）

传动方式	代 号	传动方式	代 号	传动方式	代 号	传动方式	代 号	传动方式	代 号
电 磁 动	0	电-液动	2	圆柱齿轮	4	气 动	6	气-液动	8
电磁-液动	1	蜗 轮	3	锥齿轮	5	液 动	7	电 动	9

注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。　
2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示；
气动带手动用6S表示；防爆电动用“9B”表示。

三、阀门连接型式（型号编制）

连接形式	代 号	连接形式	代 号	连接形式	代 号	连接形式	代 号
内 螺 纹	1	法 兰	4	对 夹	7	卡 套	9
外 螺 纹	2	焊 接	6	卡 箍	8

注：焊接包括对焊和承插焊。

四、阀门结构（型号编制）

闸 阀 结 构 形 式				代 号		截止阀和节流阀 结构形		代 号
明 杆	楔 式	弹 性 闸 板		0		直 通 式		1
		刚 性	单 闸 板	1		角 式		4
			双 闸 板	2		直 流 式		5
	平 行 式		单 闸 板	3		平 衡	直 通 式	6
			双 闸 板	4			角 式	7
暗 杆 楔 式			单 闸 板	5
			双 闸 板	6

球 阀 结 构 形 式			代号		蝶阀 结构形式	代号		隔膜阀 结构形式	代号
浮 动	直 通 式		1		杠 杆 式	0		层 脊 式	1
	L形	三通式	4		垂直板式	1		截 止 式	3
	T形		5		斜 板 式	3		闸 板 式	7
固定	直 通 式		7

旋塞阀 结构形式

代号

止回阀和底阀 结构形式

代号

减压阀 结构形式

代 号

疏水阀 结构形式

代 号

填 料

直通式

3

升 降

直 通 式

1

薄 膜 式

1

浮 球 式

1

T形三角

4

立 式

2

弹簧薄膜式

2

钟形浮子式

5

四通式

5

旋 启

单 瓣 式

4

活 塞 式

3

脉 冲 式

8

油 封

直通式

7

多 瓣 式

5

波纹管式

4

热动力式

9

T形三通

8

双 瓣 式

6

杠 杆 式

5

安 全 阀 结 构 形 式				代 号
弹 簧	封 闭	带 散 热 片	全 启 式	0
		微 启 式		1
		全 启 式		2
		带 扳 手	全 启 式	3
			双弹簧微启式	4
	不 封 闭		微 启 式	5
			全 启 式	6
			微 启 式	7
		带 控 制 机 构	全 启 式	8
脉 冲 式				9

五、阀门密封材质（型号编制）

阀座密封或衬里材料	代号	阀座密封或衬里材料	代号
铜 合 金	T	渗 氨 钢	D
橡 胶	X	硬质合金	Y
尼龙塑料	N	衬 胶	J
氟 塑 料	F	衬 铅	Q
锡基轴承合金（巴氏合金）	B	搪 瓷	C
合 金 钢	H	渗 硼 钢	P
注：由阀体直接加工的阀座密封面材料代号用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

六、阀门使用压力（型号编制）
阀门型号中的数值，代表的是公称压力值，需要使用阿拉伯数字代表，1MP为PN10

七、阀体材质（型号编制）

阀 体 材 料	代号	阀 体 材 料	代号
HT250灰铸铁	Z	Cr5Mo	I
KTH300-06可锻铸铁	K	1Cr18Ni9Ti	P
QT400-15球墨铸铁	Q	Cr18Ni12Mo2Ti	R
H62铜合金	T	12Cr1MoV	V
ZG230-450碳钢	C
注：PN≤1.6MPa(≈16kgf/cm2)的灰铸铁阀体和PN≥2.5MPa(≈25kgf/cm2)的碳素钢阀体，省略本代号。
