呼吸阀和真空破坏阀的区别

2023/12/29 10:33:20      点击:

   在储罐系统经常有碰到呼吸阀和破真空阀,呼吸阀破真空阀的工作原理是不同的,两者是有区别的。

一、呼吸阀

     呼吸阀是固定在储罐顶上的通风装置,以保证罐内压力的正常状态,防止罐内超压或真空使储罐遭受损坏,也可减少罐内液体挥发损失。根据中国《石油化工设计防火规范》(GB50160)的规定:"甲、乙类液体的固定顶罐,应设阻火器和呼吸阀"。

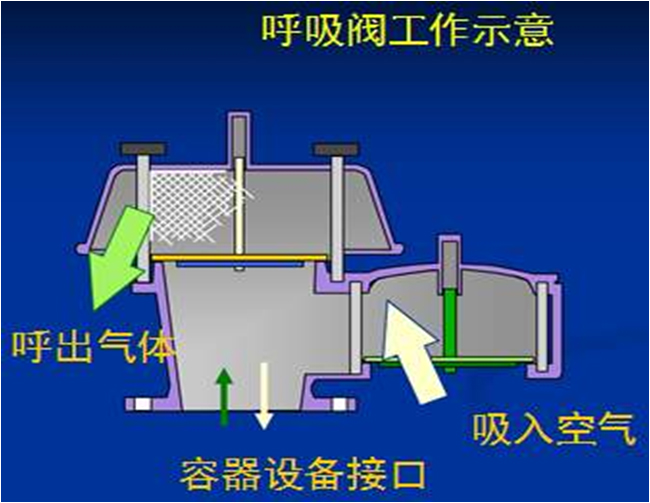

呼吸阀工作原理

二、真空破坏阀

      真空破坏阀是用于容器或管道中,在管道或容器因系统运行或停止而产生负压或真空逐步升高时,该阀能自动开启,破坏真空效应,使管道及其它设备不至产生瘪、凹裂等现象,以保护设备的安全。
 真空破坏阀原理是当系统产生负压时,通过大气压跟系统压力的压差作用在密封件上,推动密封件,打开密封面把外界大气引入系统,让系统压强升高破坏负压,直到密封件重新下坠密封,外界大气不再进入系统.在系统正压时候,工作介质进入密封件上部,向下压紧密封件,系统压力越大,密封越紧,保证正压时候滴水不漏。

真空破坏阀

.释放阀和安全阀

      释放阀应用于电力系统,安全阀应用于化工生产系统中,是应用在两个不同的行业,不过其功能类似。

1. 释放阀

     压力释放阀是一种定压保护装置,例如变压器、电力电容器、高压开关、有载开关、压力容器等的安全装置,用来保护油箱和容器变型或爆裂。当油浸电气设备内部发生事故时,油箱内的油被汽化,产生大量气体,使油箱内部压力急剧升高。

     此压力如不及时释放,将造成油箱变形甚至爆裂。安装压力释放阀,就是在油箱压力升高到释放阀开启压力时,释放阀在2ms内迅速开启,使油箱的压力很快降低。

     压力降至压力释放阀的关闭压力值时,压力释放阀可靠关闭,使油箱内永远保持正压,有效地防止外部空气、水气及其他杂志进入油箱,避免了安全气道在动作之后,需停电更换零部件的缺陷,比之安全气道又动作可靠、优点。
释放阀原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。当罐内气体的压力在机械呼吸阀的控制压力范围之内时,呼吸阀不动作,保持油罐的密闭性;当罐内气体空间的压力升高,达到呼吸阀的控制正压时,压力阀被顶开,气体从罐内逸出,使罐内压力不在继续增高;当罐内气体空间的压力下降,达到呼吸阀的控制负压时,罐外的大气将顶开真空阀而进入罐内,使罐内的压力不在继续。

2. 安全阀

    安全阀一种保护系统因压力过高而被破坏的阀门,一旦系统管路或装置中的介质压力超过设定值,会自动释放压力,保证设备和管道内介质压力在规定数值以内,防止发生事故,从而达到安全保护的目的。

安全阀工作原理

安全阀的工作原理
  当安全阀阀瓣下的蒸汽压力超过弹簧的压力时,阀瓣被推开。翻板推开后,由于下调节环的回弹,排出的蒸汽作用在翻板卡环上,使阀门迅速开启。
  随着阀盘的向上运动,蒸汽冲击上调节环,使排气方向趋于垂直向下。废气产生的反作用力向上推动阀盘,使阀盘在一定压力范围内保持足够的提升高度。随着安全阀的开启,蒸汽不断排出,系统内蒸汽压力逐渐降低。此时,弹簧的力将克服作用在阀盘上的蒸汽压力和排出蒸汽的反作用力,从而关闭安全阀。
