水泵扬程计算及扬程流量关系,快来看懂!
扬程是指水泵能够扬水的高度,是泵的重要工作性能参数,又称压头。可表示为流体的压力能头、动能头和位能头的增加。
泵的扬程计算是选择泵的重要依据,泵扬程与流量的关系可以参照下面这张图。

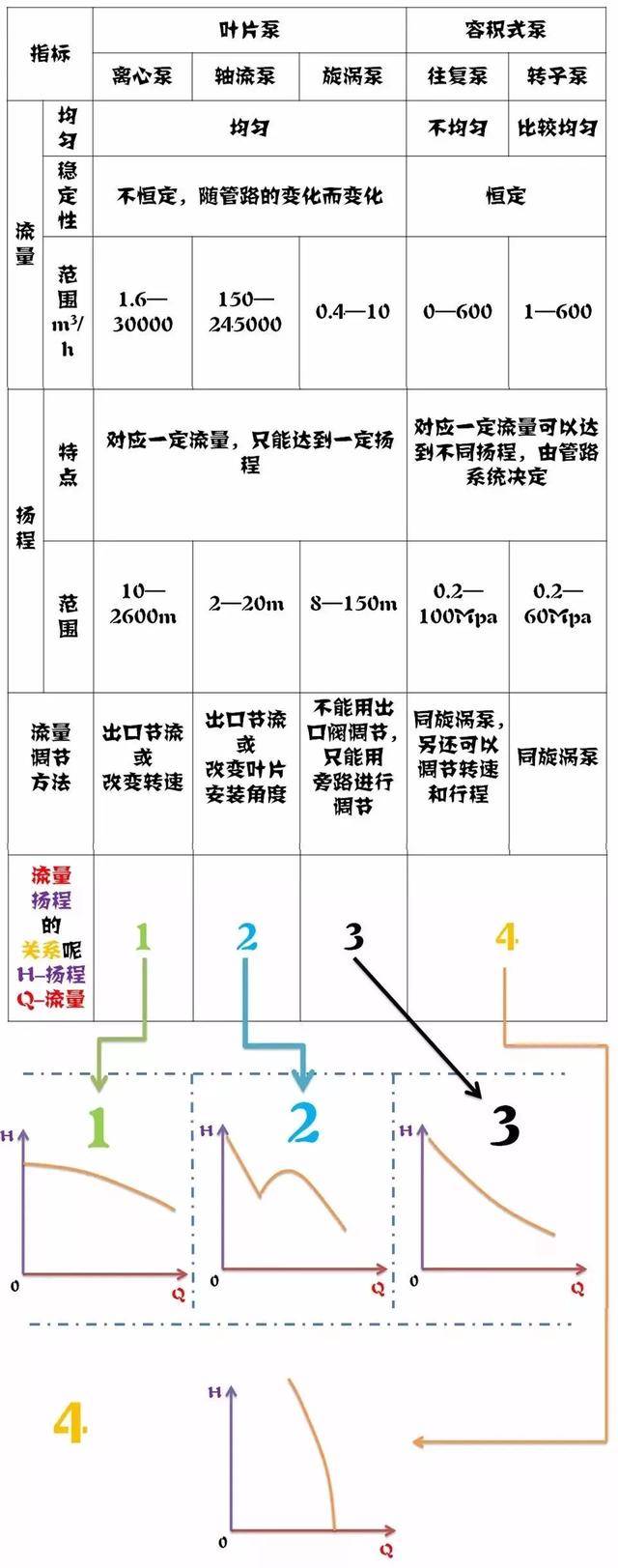

一、泵扬程与流量的关系
二、扬程计算方式:
扬程计算方分为两种,最常用的水泵扬程计算公式是:H=(p2-p1)/ρg+(v2²-v1²)/2g+z2-z1。
其中, H——扬程,m;
p1、p2——泵进出口处液体的压力,Pa;
c1、c2——流体在泵进出口处的流速,m/s;
z1、z2——进出口高度,m;
ρ——液体密度,kg/m3;
g——重力加速度,m/s2。
另一种扬程计算由管网系统的安装和操作条件决定

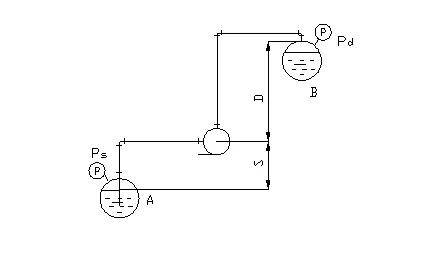

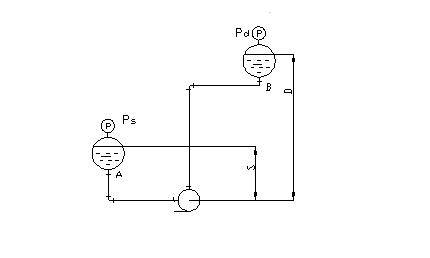

D——排出几何高度,S——吸入几何高度,Pd、Ps——容器内操作压力,Hf1——直管阻力损失,m液柱,Hf2——管件阻力损失,m液柱,Hf3——进出口局部阻力损失,m液柱,h ——泵的扬程
其中D:低于泵入口中心线为负,反之为正。s:与d相反

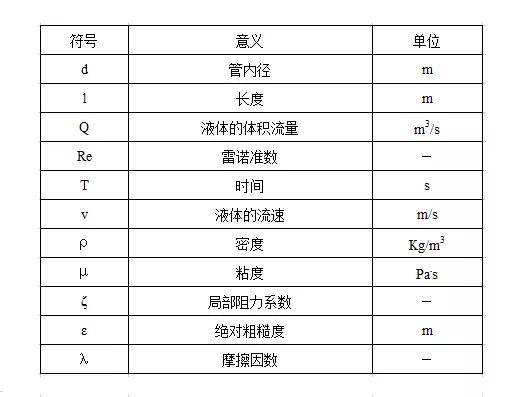

三、计算式中各参数符号的意义

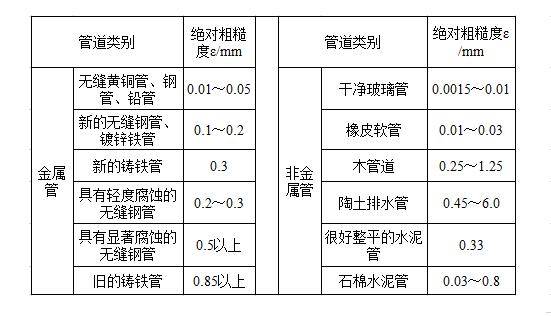

四、工业管材的ε约值

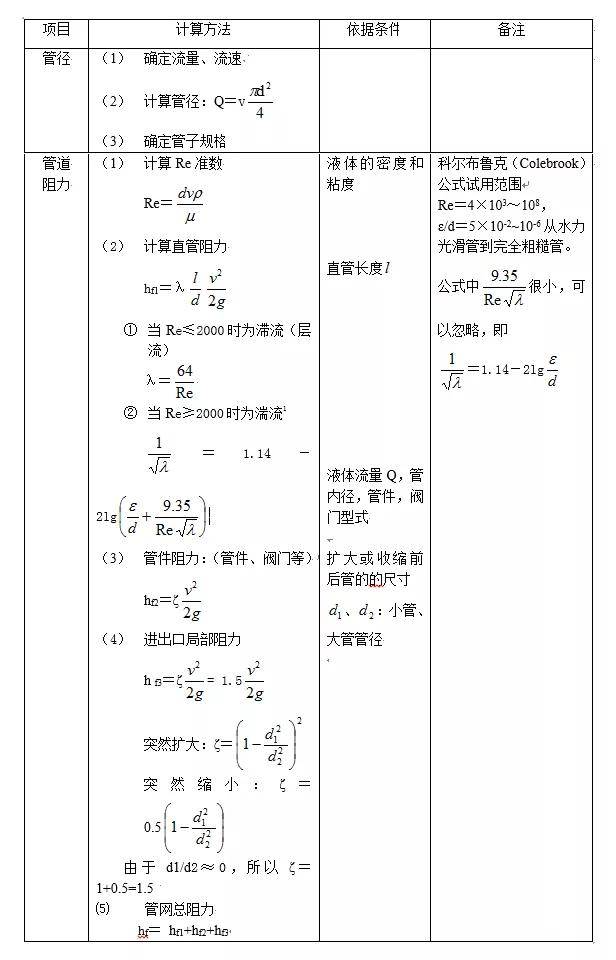

五、管网局部阻力计算

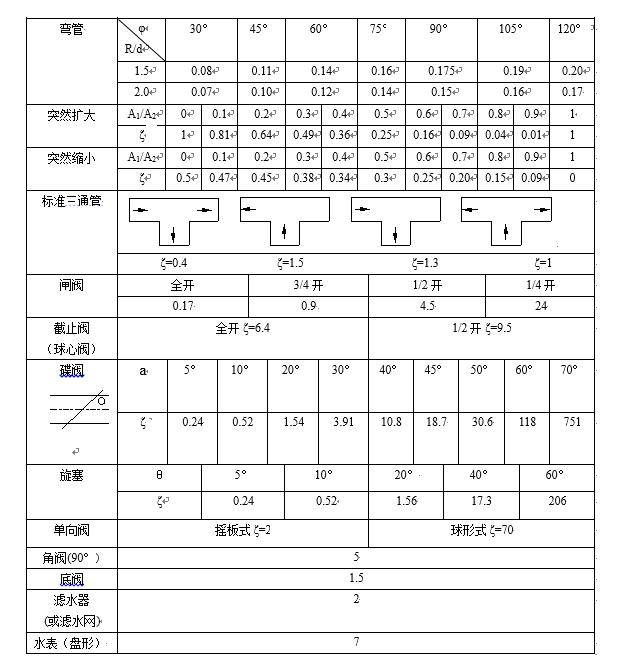

六、常用管件和阀件的局部阻力系数差
