如何正确选择阀门电动装置?

2023/4/18 9:28:20      点击:

  阀门的电动装置,是实现阀门现控、自控和遥控不可缺少的设备,其运动过程可由行程、转矩或轴向推力的大小来控制。

  由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置,因此,正确选择阀门电动装置,对防止出现超负荷现象(工作转矩高于控制转矩)至关重要。

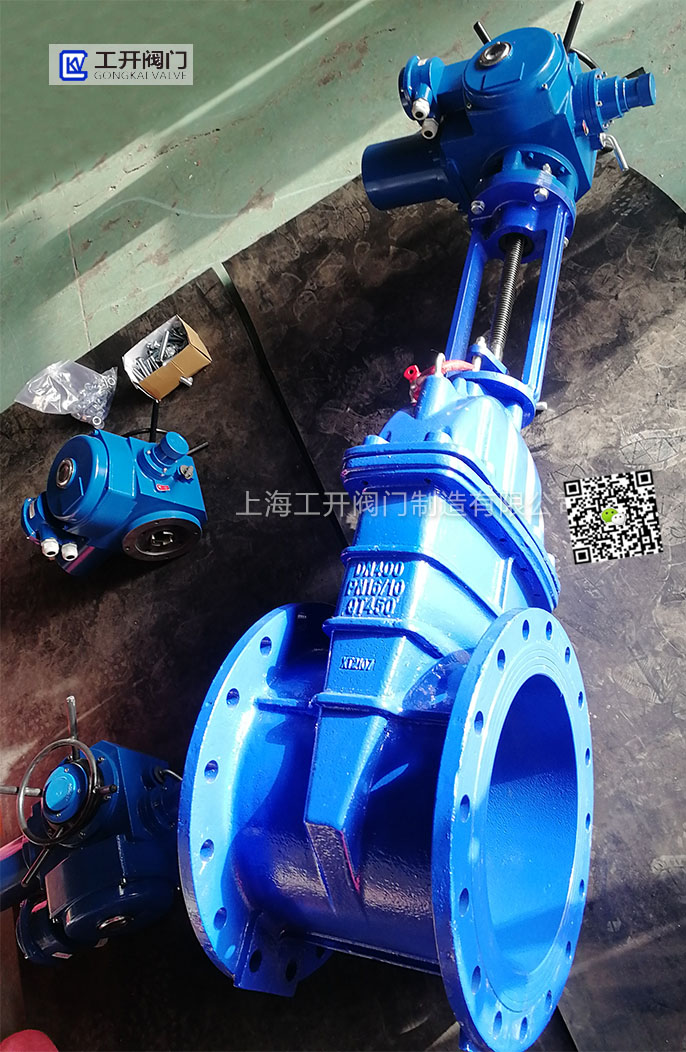

电动闸阀Z941X

  所以在选择阀门电动装置时有以下几点需要考虑:

一、操作推力
   阀门电动装置的主机结构有两种:一种是不配置推力盘,直接输出力矩;另一种是配置推力盘,输出力矩通过推力盘中的阀杆螺母转换为输出推力。

二、操作力矩

   操作力矩是选择阀门电动装置的主要参数,电动装置输出力矩应为阀门操作力矩的1.2~1.5倍。

三、输出轴转动圈数

   阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关,要按M=H/ZS计算(M为电动装置应满足的总转动圈数,H为阀门开启高度,S为阀杆传动螺纹螺距,Z为阀杆螺纹头数)。

四、输出转速

   阀门的启闭速度若过快,易产生水击现象。因此,应根据不同使用条件,选择恰当的启闭速度。

五、阀杆直径

   对多回转类明杆阀门,如果电动装置允许通过的阀杆直径不能通过所配阀门的阀杆,便不能组装成电动阀门。因此,电动装置空心输出轴的内径必须大于明杆阀门的阀杆外径。对部分回转阀门以及多回转阀门中的暗杆阀门,虽不用考虑阀杆直径的通过问题,但在选配时亦应充分考虑阀杆直径与键槽的尺寸,使组装后能正常工作。
