单作用气缸和双作用气缸的区别是什么?

2022/8/18 9:30:02      点击:

   气动阀门的使用越来越广泛,比如气动蝶阀气动球阀气动截止阀等,气动阀门离不开气动执行器,气动执行器分为单作用双作用

下面我们来说一说单作用气缸和双作用气缸的区别到底在哪里:

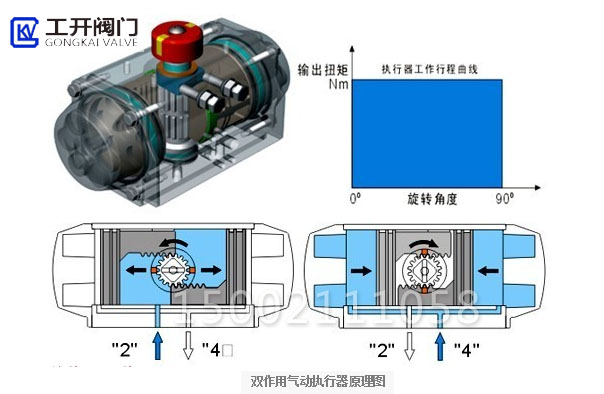

1、双作用执行器工作原理: 当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时,使两活塞向气缸中间方向移动,中间气腔的空气通过气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,输出轴即变为反向旋转)。(如图)


双作用执行器工作原理
双作用气动执行器的特点
1、开关动作都通过气源来驱动执行的,可以靠气体前后往返动作:通气开,通气关,断气保持原位;
2、双作用气动执行器指两腔可以分别输入压缩空气,实现双向运动的气缸。其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和非缓冲式等。此类气缸使用最为广泛。

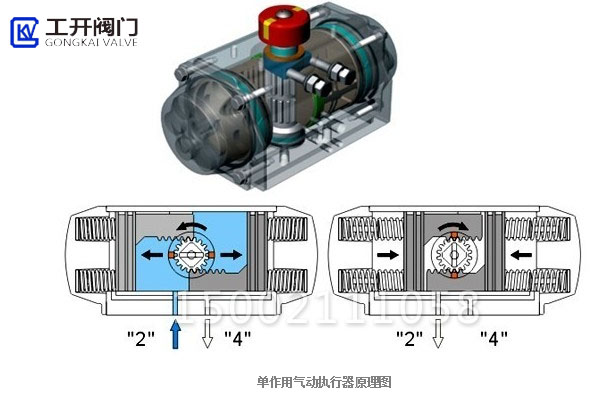

2、单作用执行器工作原理: 当气源压力从气口(2)进入气缸两活塞之间中腔时,使两活塞分离向气缸两端方向移动,迫使两端的弹簧压缩,两端气腔的空气通过气口(4)排出,同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后,气缸的两活塞在弹簧的弹力下向中间方向移动,中间气腔的空气从气口(2)排出,同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装,弹簧复位时输出轴即变为反向旋转)。(如图)


单作用执行器工作原理

单作用气动执行器的特点
1、单作用的开关动作只有开动作是气源驱动,关动作是弹簧复位的;单作用分常开型和常闭型: 常开型(通气关,断气开) 常闭型(通气开,断气关)
2、仅一端进(排)气,结构简单,耗气量小。
3、用弹簧力或膜片力等复位,压缩空气能量的一部分用于克服弹簧力或膜片张力,因而减小了活塞杆的输出力。
4、缸内安装弹簧、膜片等,一般行程较短;与相同体积的双作用气动执行器相比,有效行程小一些。
5、气缸复位弹簧、膜片的张力均随变形大小变化,因而活塞杆的输出力在行进过程中是变化的。
