放料阀的上展式和下展式有什么区别?

2022/10/13 9:25:52      点击:

  放料阀主要用于储料罐、反应釜及其他容器的底部用来排放物料,阀门通常采用法兰或对接焊与设备连接并位于其底部,主要是消除了工艺介质通常在容器出口的残留现象。放料阀密封面采用耐冲刷、耐腐蚀材料,并进行特殊处理,使表面硬度达到HRC48~52,具有高耐磨、耐腐蚀的功能,保证了阀门的密封可靠性。放料阀根据实际情况的需要它们分为上展式下展式、柱塞式三种结构形式。

  放料阀性能与用途操作方便,开启自由,运动灵活可靠;阀瓣装配维修简单,密封结构合理,密封圈更换方便实用。结构:主要由阀体,阀瓣,密封圈,阀杆,支架,阀压盖,手轮,法兰,螺母,定位螺钉等零件。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。操作方式例如手动、气动(弹簧复位式、双作用式、带手轮和不带手轮)、电动、液动、齿轮等。

放料阀的上展式和下展式的区别如下:

一、适用区别

上展式用于有搅拌器(除框式锚式)的反应釜放料;而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。

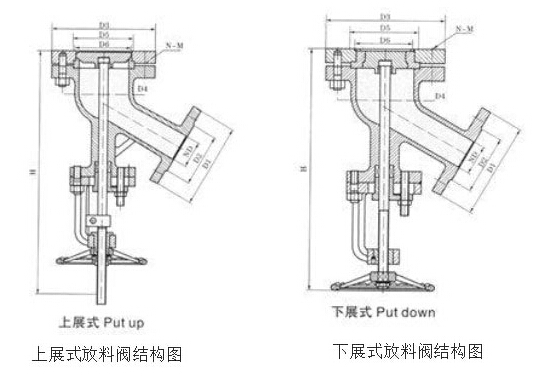

二、结构区别

香港内部六宝典资料

三、启闭力矩的区别

上展式放料阀为阀瓣向上运动阀门打开,打开时阀门需克服介质的作用力所以打开时较关闭力矩大。

下展式放料阀为阀瓣(柱塞)向下运动阀门打开,打开时运动方向与介质作用力相同因此打开时较关闭的力矩小。

四、启闭行程的区别

  启闭行程不同,安装尺寸有大小,上展式放料阀和下展式放料阀启闭行程小、安装高度较小。柱塞式的放料阀按柱塞结构和运动方式分为升降杆和旋转杆两种结构形式,升降杆结构形式它要求有较大的安装空间但可依据柱塞的运动方式和位置直观地判断阀门的启闭和位置。旋转杆结构形式安装高度小在启闭过程中柱塞只做旋转运动,它要依据带有启闭位置指示器来判断阀门的启闭和位置。
