蒸汽疏水阀CS41H-16C工作原理图说明

2024/1/5 11:20:44      点击:

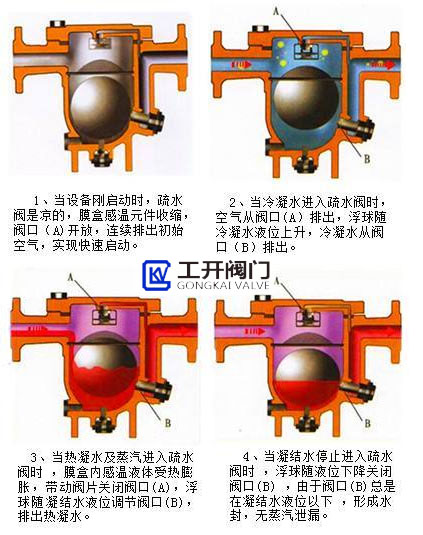

蒸汽疏水阀CS41H-16C工作原理图说明

1、当设备刚启动时,疏水阀是凉的,膜盒感温元件收缩,阀口(a) 开放,连续排出初始空气,实现快速启动。
2、当冷凝水进入疏水阀时,空气从阀口(A)排出,浮球随冷凝水液位上升,冷凝水从阀口(B)排出。
3、当热凝水及蒸汽进入疏水阀时,膜盒内感温液体受热膨胀,带动阀片关闭阀口(A),浮球随凝结水液位调节阀口(B),排出热凝水。
4、当凝结水停止进入疏水阀时,浮球随液位下降关闭阀口(B),由于阀口(B)总是在凝结水液位以下,形成水封,无蒸汽泄漏。

香港内部六宝典资料香港内部六宝典资料

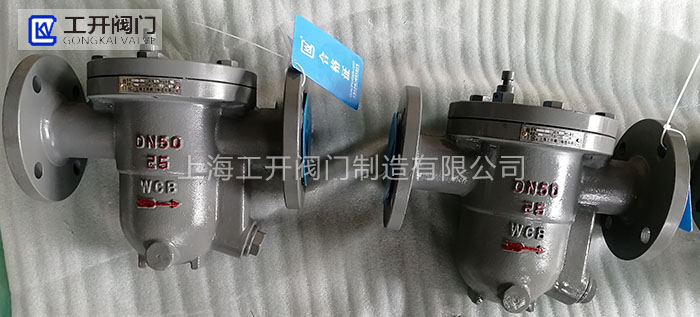

蒸汽疏水阀CS41H-16C是利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。
