明杆闸阀和暗杆闸阀有什么区别?

2020/11/13 9:53:57      点击:

如图铸铁闸阀,我们来说一说明杆闸阀和暗杆闸阀的区别吧。

1、暗杆法兰闸阀的提升螺杆是只旋转而无上和下移动,外露的只是一根杆,其螺母是固定在闸板上,通过螺杆的旋转来提升闸板,没有可见的门架;暗杆闸阀的传动螺纹位于阀体内部,在启闭过程中,阀杆只做旋转动动,闸板在阀体内升降。因此,阀门的高度尺寸小。明杆法兰闸阀 的提升螺杆是外露的,螺母紧贴手轮且是固定的(不旋转也不轴向移动),通过旋转螺杆来提升闸板,螺杆与闸板只有相对的旋转运动而无相对的轴向位移,外观为有门形支架。

2、暗杆阀门就是看不见丝杠,而明杆的就是能看见丝杆的。

3、暗杆阀门在开关时方向盘与阀杆是连接在一起相对不动的,它是通过阀杆在固定点转动来带动阀瓣向上提升和下闸来完成启闭的。明杆阀门则是通过阀杆与方向盘的螺纹传动来提升或者降下阀瓣。

4、明杆闸阀的阀杆带动闸板一起升降,阀杆上的传动螺纹在阀体外部,因此,可根据阀杆的运动方向和位置直观地判断闸板启闭和位置,而且传动螺纹便于润滑和不受流体腐蚀,但它要求有较大的安装空间。

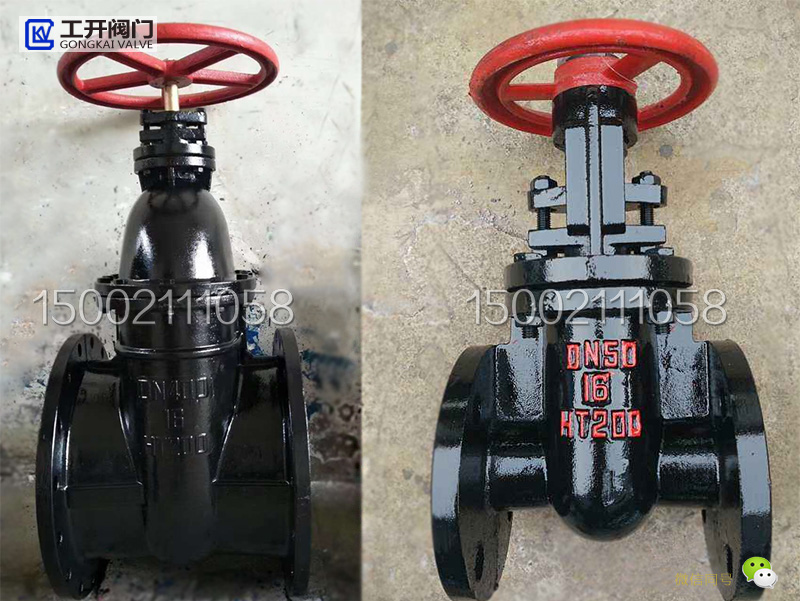

铸铁明杆闸阀和铸铁暗杆闸阀
