气缸 耗气量(气缸的耗气量是怎么计算出来的)

2023/11/9 9:48:08      点击:

气动球阀|气动蝶阀|气动通风阀|气动截止阀|气动闸阀等此类气动阀门使用中常有以下技术需要了解,需要请关注学习!

气缸我们不但要知道其工作原理(双作用气缸工作原理单作用气缸工作原理),还要了解气缸的耗气量,很多人不知道气缸耗气量是怎么算出来的,今天在这里上海工开阀门带大家来具体学习一下。
单作用气缸工作原理单作用气缸工作原理

一、首先,我们说明一下,气缸的耗气量可以分成最大耗气量平均耗气量
    耗气量: 气缸往复一个行程的情况下,气缸以及缸与换向阀之间的配管内所消耗的空气量(标准大气压状态下)
   最大耗气率: 气缸活塞以最大速度运动时,单位时间内所消耗的空气量(标准大气压状态下)
    气缸的最大耗气量: Q=活塞面积 x 活塞的速度 x 压力; 通常用的公式是: Q=0.046D²v(p+0.1)

Q------标准状态下的气缸大耗气量(L/min)
D------气缸的缸径(cm)
v------气缸的大速度(mm/s)
p------使用压力(MPa)

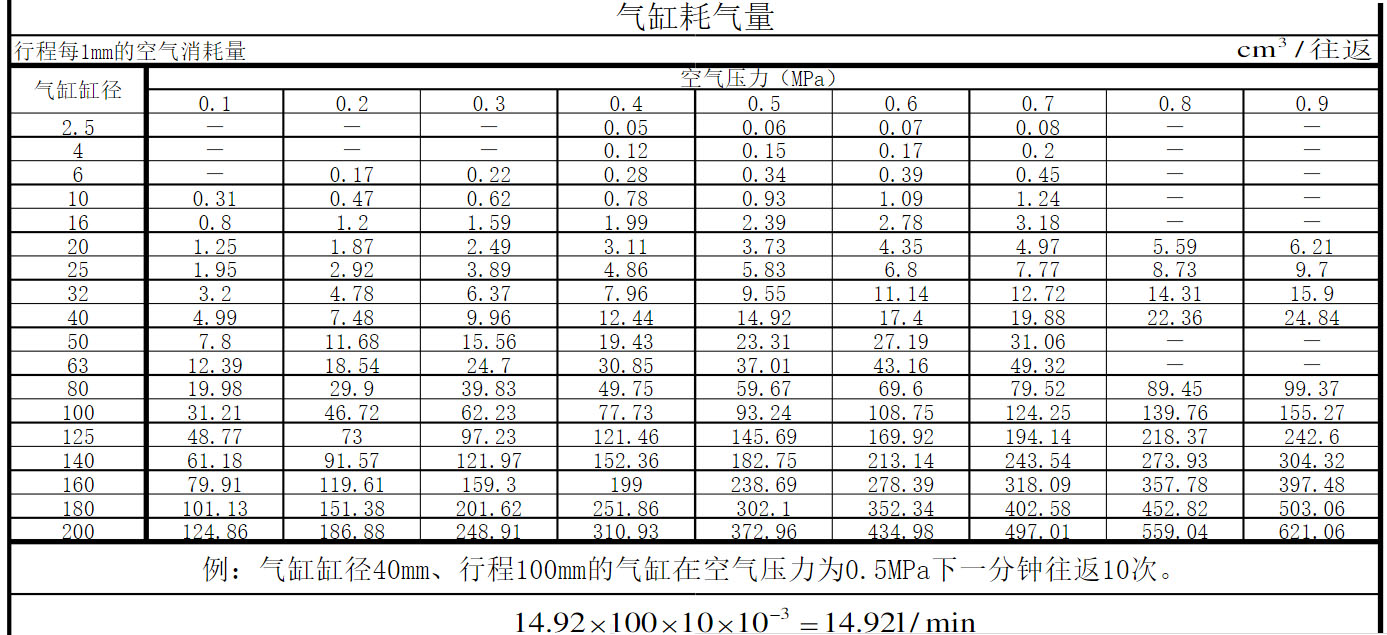

气缸耗气量

二、关于耗气量的计算问题

  一个气缸的缸径为50mm,则活塞杆直径20mm,行程300,在6Bar压力下,在2秒内完成一个循环?
1.求体积 缸管体积 = 面积 x 行程(伸出) 1962.5 x 300 = 588750 mm3 = 0.588L) 缸管体积 = 面积 x 行程(缩回) 1648.5 x 300 = 494550 mm3 = 0.495L)
2.求耗气量 两秒内的耗气量 Q = V x (P + 1) = 0.588x(6+1) = 4.116NL Q = V x (P + 1) = 0.495x(6+1) = 3.465NL
3.求一分钟耗气量 一分钟内耗气量 Qr = (Q/t) x 60 = (7.581/2)x60 = 227.43NL/Min

三、气缸每分钟工作多少次?

    30次。一般气缸的弹性密封电磁阀动作频率在3~5Hz,间隙密封电磁阀动作频率可以达到20Hz,当然还有更高频率的电磁阀。电磁阀频率过高,可能会带来另外一个问题,就是气缸活塞还没有走到末端,就要反向运动了。

四、如何计算气缸用气量

用气量的确定

一、测试法——检查现有空气压缩机气量 定时泵气试验是一种比较容易精确的检查现有空气压缩机气量或输出的方法,这将有助于判断压缩空气的短缺不是由于机器的磨损或故障所造成的。下面是进行定时泵气试验的程序:立方米 B.压缩机储气罐(gasholder)之间管道的容积立方米 C.(A和B)总容积,立方米 D.压缩机全载运行 E.关闭储气罐(gasholder)与工厂空气系统之间的气阀 F.储气罐(gasholder)放气,将压力降至0.48MPa(G) G.很快关闭放气阀(vent valve) H.储气罐(gasholder)泵气至0.69MPa(G)所需要的时间,秒 现在你已有了确定现有压缩机实际气量所需要的数据,C=压缩机气量,min V=储气罐(gasholder)和管道容积,m3(C项) P2=最终卸载压力,MPa(A)(H项+PA) P1=最初压力,MPa(A)(F项+PA) PA=大气压力,MPa(A)(海平面上为0.1MPa) T=时间,s 如果试验数据的计算结果与你厂空气压缩机的额定气量接近,你厂空气系统的负荷太高,从而需要增加供气量。
二、估算法 V=V现有设备用气量+V后处理设备用气量+Vxie漏量+V储备量
三、确定所需的增加压缩空气(compressed air) 根据将系统压力提高到所需要压力的空气量,就能确定需要增加的压缩空气(compressed air)供气量,min=需要的压缩空气(compressed air)供气量 现有的m3/min=现有的压缩空气(compressed air)供气量 P2=需要的系统压力,MPa(A) P1=现有的系统压力,min=需要的m3/min-现有的m3/min 结果就告诉你为满足现有的用气需求所要增加多少气量。建议增加足够的气量以便不仅满足目前的用气要求,还把将来的需求和xie漏因素考虑进去。
四、系统漏气的影响 供气量不足经常是由于或肯定是由于系统的xie漏,空气系统漏气是损失动力的一个连续根源,在0.69MPa压力下可能漏掉多至2.8M3的压缩空气(compressed air),这等于你损失一台18.75Kw的空气压缩机的气量,每年运行8000小时(三班制)计算,大多数工厂都会提供维护人员和零件来筑漏。、填料、接头、滴管和软管应及时检查和修理。工厂整个系统的xie漏可通过在不供气情况下测定系统压力(在储气筒体上侧)从0.69MPa(G)降到0.62MPa(G)所需要的时间来诊断。利用泵气试验我们就可以算出整个系统的xie漏量:min=—————————— 90(PA) 如漏气率超过整个系统气量的百分之五,
五、选择压缩机的规格 你一旦确定工厂用气的气量(m3/min)和压力(MPa(G))要求,便可选择空气压缩机的规格。在选择时你可能要考虑的因素包括:工厂扩建后的用气量要求是多少?是否考虑将来要用特殊的制造工艺和工具?理想的做法是回转螺杆式压缩机和离心式压缩机所定的规格应保证在调制和调节控制范围正常工作。在选择空气压缩机及其附加设备(如干燥机(dryer)和过滤器)你是否已考虑到压缩空气(compressed air)的质量要求?附加设备对你选择空气压缩机有何影响?你是否考虑过万一主空气压缩机故障时的备用气量?所选用的空气压缩机在用气量较低时运转情况怎样?可能要考虑用一台较小的空气压缩机以便节约能源。
