JD745X多功能水泵控制阀-防水锤止回阀-隔膜式水泵控制阀-水力控制阀

更新:2022/11/29 9:34:42      点击:
  • 品牌:   上海工开阀门
  • 型号:   JD745X-10/16Q
  • 在线订购
产品介绍
香港内部六宝典资料

   JD745X多功能水泵控制阀由阀体、压板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件,片下腔接导管到阀门进口,膜片上腔接导管到阀门出口。
   JD745X多功能水泵控制阀,安装在大口径给水管网系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。该阀兼具电动阀、逆止阀和水锤消除器三种功能。

 JD745X多功能水泵控制阀:
   当水泵起动起后,水压作用于主阀阀盘下面和控制室下腔,此压力使主阀开启,控制室上腔的水经过调节阀B缓缓排到出口端,主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。
   当水泵停止工作后,进口端水压迅速下降,在自重、弹簧压力作用下快速关闭大部分开度,防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭,关闭速度减慢形成了缓冲,防止压力剧增。设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

JD745X多功能水泵控制阀主要性能规范

公称压(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 缓闭时间(S) zui低动作压力(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0.09-0.8 3-60 (可调) ≥0.07 0-80
1.6 2.4 1.76 0.15-1.4

JD745X多功能水泵控制阀零部件材质
密封圈O型圈 橡胶
阀杆 2Cr13
弹簧 50CrVA
缸套 活塞(活塞型) 2Cr13/不锈钢
膜片(膜片型) 夹织物橡胶
调节阀 球阀 铜合金/不锈钢
过滤器 304不锈钢

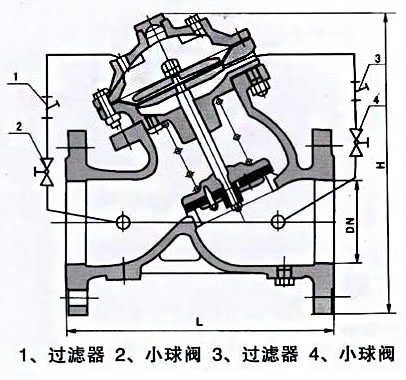

JD745X多功能水泵控制阀外形结构尺寸

JD745X多功能水泵控制阀结构尺寸
DN L H D D1 n-d
1.0MPa 1.6MPo 2.5MPa 1.0MPa 1.6MPa 2 5MPa 1.0MPa
50 203 293 165 165 165 125 125 125 4-18
65 216 328 185 185 185 145 145 145 4-18
80 248 364 200 200 200 160 160 160 8-18
100 283 418 220 220 235 180 180 190 8-18
125 330 481 250 250 270 210 210 220 8-18
150 356 543 285 285 300 240 240 250 8-22
200 444 673 340 340 360 295 295 310 8-22
250 533 792 395 405 425 350 355 370 12-22
300 600 927 445 460 485 400 410 430 12-22
350 622 957 505 520 555 460 470 490 16-22
400 698 1188 565 580 620 515 525 550 16-26
450 775 1218 615 640 670 565 585 600 20-26
500 811 1256 670 715 730 620 650 660 20-26
600 900 1600 780 840   725 770   20-30
700 980 1750 895 910   840 840   24-30
800 1120 1900 1015 1025   950 950   24-33
900 1220 2100 1115     1050     28-33
1000 1320 2400 1230     1160     28-36

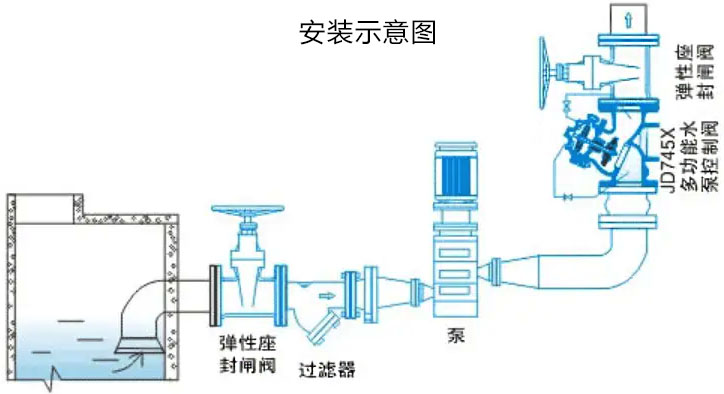

JD745X多功能水泵控制阀安装示意图

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
