  • 品牌:   上海工开阀门
  • 型号:   SBL
  • 在线订购
产品介绍
香港内部六宝典资料

   篮式过滤器,直通篮式过滤器,篮式过滤器型号,铸钢不锈钢篮式过滤器,立式除污器 ,进口出口在一个水平位置上的篮式过滤器叫直通篮式过滤器,由一个主单筒与进口出口组成,用于拦截、过滤管道介质里的杂质。 主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。
    篮式过滤器工作原理:
   当液体通过主管进入滤蓝后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护较为方便。

篮式过滤器主要性能规范

公称通径 DN25-DN300 公称压力 0.6Mpa-6.4Mpa
适用温度 -30℃~380℃ 适用介质 水、油品

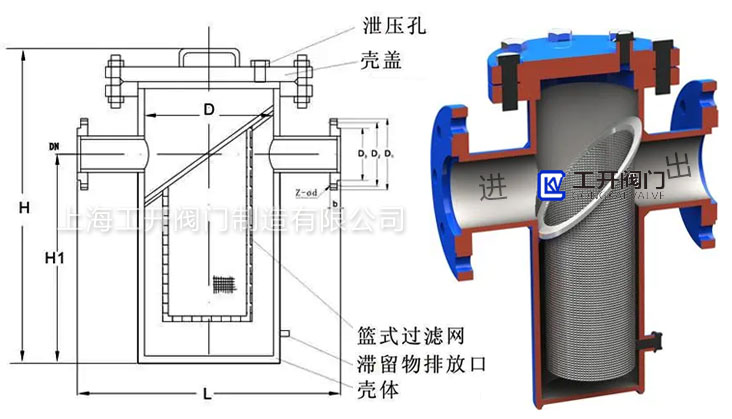

篮式过滤器结构尺寸

篮式过滤器结构尺寸

DN φ L H1 H2 H(拆卸滤网距离) 排放□"B" 参考重量(kg)
25 76 220 160 260 480 R1/2" 12
32 76 220 165 270 495 16
40 114 280 180 300 550 23
50 114 280 180 300 550 28
65 140 330 220 350 650 48
80 168 340 260 400 740 65
100 219 420 310 470 880 R3/4" 126
150 273 500 430 620 1175 248
200 325 560 530 780 1875 292
250 426 660 640 930 2170 415
300 478 750 840 1200 2690 596

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
