产品介绍
内螺纹截止阀是我厂用硅溶胶精密铸造的不锈钢阀体，引进国外先进加工的工艺，具有结构紧凑，密封面不易磨损、擦伤；密封性能好，启闭时阀瓣行程小，工艺性能好等特点。
内螺纹截止阀广泛应用于水、油品、气、燃气、蒸汽、氮气、氢气、硝酸类、醋酸类等食品、制药、石油化工、电力、冶金等工业管线。主要用来接通或截断管路中的介质。一般不用于调节流量。
J11W苏式内螺纹截止阀主要性能规范
| 公称压力 | PN | 2.5,4.0,6.4 | MPa |
| 强度试验压力 | PT | 3.8,6.0,9.6 | |
| 低压气密封试验压力 | 0.6 | ||
| 高压密封试验压力 | 3.0,4.8,7.6 | ||
| 适用介质 | J11W-（16-64）C | J11W-（16-64）P | J11W-（16-64）R |
| 水、油品、气 | 硝酸类 | 醋酸类 | |
| 适用温度 | -40～180℃ | ||
J11W苏式内螺纹截止阀主要零件材质
| 零件名称 | J11W-（16-64）C | J11W-（16-64）P | J11W-（16-64）R |
| 阀体 | WCB | ZG1Cr18Ni9Ti CF8 | ZG1Cr18Ni12Mo2Tii CF8M |
| 阀盖 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 1Cr18NI12Mp2Ti 316 |
| 阀杆 | 1Cr18Ni9Ti 304 | 1Cr18Ni9Ti 304 | 18Ni12Mo2Ti 316 |
| 密封圈 | 304,316 | ||
| 填料 | 聚四氟乙烯 | ||

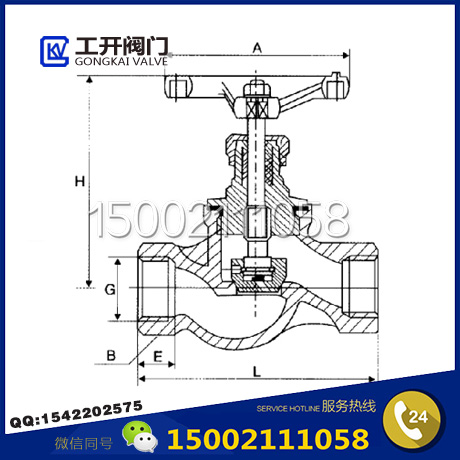

J11W苏式内螺纹截止阀主要外形及连接尺寸
| DN | G | L | E | B | H | A | KG |
| 15 | 1/2〞 | 90 | 14 | 32 | 109 | 70 | 0.9 |
| 20 | 3/4〞 | 100 | 16 | 36 | 109 | 70 | 1.1 |
| 25 | 1〞 | 120 | 18 | 46 | 132 | 80 | 1.8 |
| 32 | 11/4〞 | 140 | 20 | 55 | 156 | 90 | 2.5 |
| 40 | 1 〞 | 170 | 22 | 65 | 167 | 100 | 3.7 |
| 50 | 2〞 | 200 | 24 | 80 | 1282 | 120 | 5.5 |
| 65 | 2 〞 | 260 | 26 | 95 | 200 | 140 | 9.3 |
