限流阀-燃气限流阀-YG41W氨用限流阀-MT-980天然气限流阀
更新：2022/10/17 10:43:17 点击：
- 品牌： 上海工开阀门
- 型号： YG41W、MT-980
产品介绍
限流阀-燃气限流阀-YG41W氨用限流阀-MT-980天然气限流阀是一种安全保护阀，使用于油品等非腐蚀性介质。在管道内介质流速超过设定值时即时关闭，在管道或附件损坏流速过大自动关闭，防止事故的发生或扩大，一般安装于贮罐进出口，或管道出口，保卫下游设备的安全性和可靠性。
限流阀工作原理：
限流阀是一种采用弹簧预载荷的自动控制阀门，主要利用弹簧预紧力和介质运行时的流速压力比，来控制阀门内部动作元件的启闭。限流阀主要由阀体、阀盖（法兰连接时）、预载荷弹簧、阀瓣和阀杆等组成，当管道内介质流速超过设定值时，或者当管道或附件损坏流速过大时，阀门即行自动关闭。阀门关闭后，人工无需进行启闭干预，当故障消除或流量正常后，阀门即自动开启，管道恢复正常运行状态。
限流阀特点：
1、可安装在水平或垂直的管道上。
2、阀体材质可以选用高温不锈钢或低温碳钢材质（LCB）。
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能，密封好性能更可靠。
4、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
限流阀主要性能规范
|
公称压力 |
2.5 |
Mpa |
|
强度试验 |
3.8 |
|
|
最高工作温度 |
-29-+80 |
|
|
关闭流速 |
3-5m-s |
|
|
正常流速 |
≤1.5m/s |
|
|
关闭时间 |
《10秒 |
|
|
适用介质 |
液化石油气 ,液氨，油品 , 天然气等非腐蚀性介质。 |
|
|
零 件 名 称 |
材 料 |
|
阀 体 |
WCB |
|
弹簧 |
V50Cr+镀镍 |
|
内件 |
13%Cr |
|
O型川 |
丁晴橡胶 |
|
法兰连接 |
JB/T79-84 |
|
结构长度 |
GB 12221-89 |

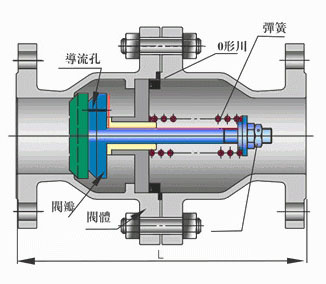

限流阀外形结构尺寸
|
DN-JIS |
L |
最大流量:升/分Max.FIoW/min |
|
|
mm |
in |
||
|
25 |
1" |
160 |
160 |
|
32 |
1-1/4" |
200 |
400 |
|
40 |
1-1/2" |
200 |
400 |
|
50 |
2" |
240 |
640 |
|
80 |
3" |
283 |
1600 |
|
100 |
4" |
305 |
2500 |
|
150 |
6" |
403 |
3300 |
|
200 |
8" |
502 |
5900 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
感谢访问我司网站，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15002111058；电话：021-56051151。
