GL11丝口过滤器-SG11内螺纹过滤器-Y型过滤器-不锈钢过滤器-304/316过滤器

更新:2023/4/12 11:23:20      点击:
  • 品牌:   上海工开阀门
  • 型号:   GL11W-16P、GL11W-16R
  • 在线订购
产品介绍
香港内部六宝典资料

   GL11丝口过滤器,SG11内螺纹过滤器,Y型过滤器,不锈钢过滤器,304/316过滤器 是输送介质的管道系统不可缺少的一种装置,应用于口径较小的管道设备。Y型过滤器由壳体、排污盖、滤芯、滤网等组成, 过滤网采用不锈钢双层网结构,坚固耐用,具有结构先进、流阻小、排污方便等特点。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。安装丝口过滤器请安装在进口处,一般用水滤网采用10~30目/cm2,用气滤网采用40~100目/cm2,用油滤网采用60~200目/cm2 。
    Y型过滤器工作原理:
   通常过滤器安装于进水管路中各配套阀门的前端,当管道中的介质首先进入过滤器时,介质通过滤网进入被连接的阀门中,而杂质则留于过滤桶内,使各类阀门不会由于机械杂物卡入密封圈而失灵。
   过滤器正常被安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端,用来清除介质中颗粒性杂质,免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏,从而避免了维修费用和生产损失,保护阀门等设备的正常使用。

GL11丝口过滤器主要性能规范

壳体材质 304/316不锈钢
过滤网材质 不锈钢
密封件材质 柔性石墨、聚四氟乙烯
连接形式 螺纹
公称压力(MPa) 1.6Mpa/2.5Mpa
过滤精度(目/in) 10~300
适用温度 -40~180℃
适用介质 水、油品、蒸汽,硝酸类,醋酸类等

GL11丝口过滤器结构尺寸

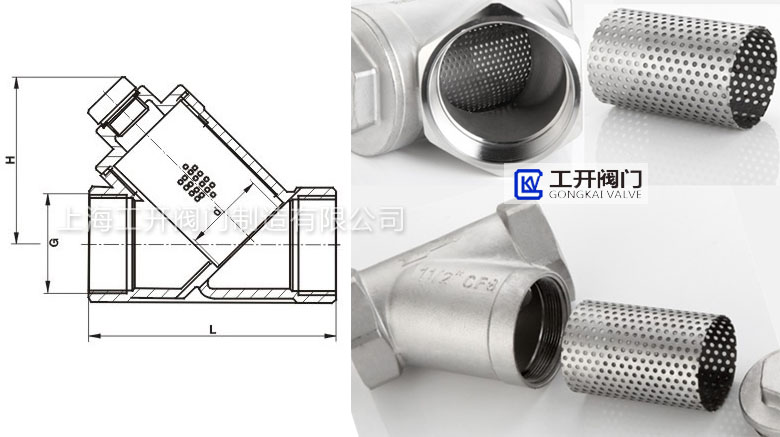

Y型过滤器结构图

DN G L E B H
6 1/4" 63.5 11.5 24 42
10 3/8" 64 13 24 42
15 1/2" 65 14 26 43
20 3/4" 80 15 32 50
25 1" 89 17 41 60
32 11/4" 107 20 49 64
40 11/2" 118 20 56 70
50 2" 140 22 69 88

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
