H44H/W旋启式止回阀-法兰止回阀-止回阀
更新：2020/11/19 15:57:11 点击：
- 品牌： 上海工开
- 型号： H44H/W
产品介绍
H44H/W旋启式止回阀销轴与阀瓣连接采用内装式结构，性能优良，密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
其安装位置不受限制，通常安装于水平管路，但也可以安装于垂直管路或倾料管路上。旋启式止回阀的阀瓣绕转轴作旋转运动，其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。
旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合，大口径管路选用单瓣旋启式止回阀时。为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀;双瓣旋启式止回阀适用于大中口径管路，对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。
H44H/W旋启式止回阀特点：
1、阀瓣关闭快速，水锤压力小；
2、水平或垂直管道均可使用，安装方便；
3、流道通畅、流体阻力小；
4、动作灵敏、密封性能好；
5、阀瓣行程短、关阀冲击力小；
6、整体结构、简单紧凑、造型美观；
7、使用寿命长、可靠性高。
H44H/W旋启式止回阀主要性能规范
| 基本型号 | H44H | H44Y | H44W | |
| 工作压力（MPa） | 1.6~42.0 (Calss150-Calss2500) | |||
| 口径(mm) | DN50-DN1200 2″-48″ | |||
| 适用介质 | 水、油、气、醋酸类、硝酸类等其他介质 | |||
| 材料 | 阀体 | WCB /CF8/CF8M/铬钼钢/低温钢/镍合金/Monel/Duplex Steel | ||
| 阀瓣 | WCB/CF8/CF8M/铬钼钢/低温钢/镍合金/Monel/Duplex Steel | |||
| 摇杆 | 2Cr13/F304/F316/铬钼钢/低温钢/镍合金/Monel | |||
| 密封面 | 不锈钢/司太立合金/镍合金/Monel | |||

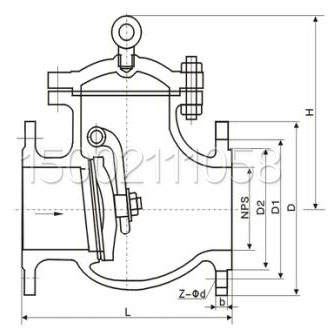

H44H/W旋启式止回阀主要外形及连接尺寸
| 公称通径DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 135 | 21 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 142 | 28 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 165 | 38 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 180 | 58 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 210 | 92 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 233 | 130 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-Φ23 | 304 | 210 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-Φ25 | 348 | 294 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-Φ25 | 390 | 367 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-Φ25 | 430 | 410 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-Φ30 | 468 | 461 |
| 450 | 950 | 640 | 585 | 545 | 40 | 20-Φ30 | 523 | 570 |
| 500 | 1025 | 705 | 650 | 608 | 44 | 20-Φ34 | 525 | 850 |
H44H/W/Y-25C/P/R/I 2.5MPa主要外形尺寸
| 公称通径DN | L | D | D1 | D2 | b | Z-Φd | H | WT(Kg) |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-Φ18 | 160 | 22 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-Φ18 | 175 | 29 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-Φ18 | 185 | 38 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-Φ23 | 220 | 61 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-Φ25 | 248 | 96 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-Φ25 | 276 | 132 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-Φ25 | 350 | 213 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-Φ30 | 410 | 297 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-Φ30 | 430 | 372 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-Φ34 | 518 | 415 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-Φ34 | 560 | 480 |
| 450 | 1025 | 660 | 600 | 555 | 50 | 20-Φ34 | 582 | 610 |
| 500 | 1150 | 730 | 660 | 610 | 52 | 20-Φ41 | 618 | 920 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
感谢访问我司网站，如你对该产品还有任何疑问可致电我们，我们将为您提供优质的售前咨询服务。咨询手机：15002111058；电话：021-56051151。
