   H74W,对夹式止回阀,不锈钢薄型止回阀,对夹式单向阀,不锈钢逆止阀是一种圆盘式止回阀,是依靠介质压力打开和关闭的自动阀门,用于防止介质倒流。薄型对夹式止回阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场合。

H74W薄型止回阀阀瓣关闭快速,水锤压力小; 水平管道或垂直管道均可使用,安装方便; 流道通畅、 流体阻力小;阀瓣行程短、关阀冲击力小;使用寿命长、可靠性高阻。

H74W薄型止回阀主要性能规范

公称通径 DN50~DN1000
公称压力 1.6MPa 、2.5MPa、 150Lb、300Lb
工作温度 t≤400℃
适用介质 油、水、酸碱等液体
部件名称 材质
阀体 WCB、304、316、316L
"O"型密封圈 橡胶、氟橡胶
阀板 304、316、316L
"O"型密封圈 橡胶、氟橡胶
吊钩 304
小压盖 304、316、316L
弹簧轴 304、316、316L
开槽半沉头螺钉 304、316、316L
大压盖 304、316、316L
开槽半沉头螺钉 304、316、316L
弹簧 304、316、316L

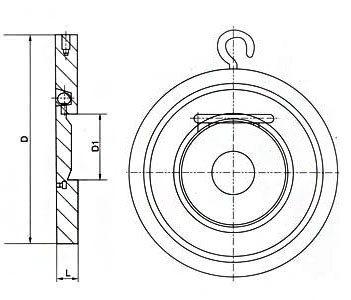

H74W薄型止回阀结构尺寸

H74W薄型止回阀结构尺寸

通径DN L D1 D 参考重量
PN1.0/1.6/2.5/4.0 1.0Mpa 1.6Mpa 2.5Mpa 4.0Mpa
50 15 19 25 104 104 109 109 1.2
65 15 19 38 125 125 129 129 1.6
80 16 19 46 140 140 144 144 2.2
100 16 19 71.5 160 160 170 170 2.7
125 17 19 95 185 185 196 196 3.8
150 19 29 114 220 220 226 226 5.8
200 26 29 140 270 270 286 293 14
250 29 38 188 330 331 343 355 17.5
300 38 51 216 380 386 403 420 27
350 38 45 263 440 446 460 477 41.5
400 48 55 305 491 495 517 549 60
450 48 60 356 541 558 567 574 74
500 58 70 406 596 620 622 626 116
600 68 78 482 698 732 734 745 178
700 70 80 562 813 804 831
800 75 95 664 918 912 942
900 75 95 738 1018 1012 1040
1000 90 100 846 1124 1126 1155

H74W-25R对夹式止回阀图纸
