FT14浮球疏水阀-杠杆浮球式蒸汽疏水阀-大排量蒸汽丝口排水阀仿斯派莎克

更新:2022/8/19 14:19:38      点击:
  • 品牌:   上海工开阀门
  • 型号:   FT14H-16C
  • 在线订购
产品介绍
香港内部六宝典资料

   FT14杠杆浮球式蒸汽疏水阀用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续的排除凝结水,有效地阻止蒸汽泄漏,并获得最好的加热效果。
 FT14杠杆浮球式蒸汽疏水阀工作原理:
    杠杆浮球式蒸汽疏水阀刚启动时,自动排空气装置迅速排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。
杠杆浮球式蒸汽疏水阀产品特点:
  1、能连续排放饱和凝结水加热设备不会有水积聚,从而获得最高的热效率。
  2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定。
  3、排空气性能好自动排空气装置能排除不凝结的冷热气体,无气锁现象,工作平稳无噪音。
  4、 密封性能卓越 密封件采用球面结构,工作时无集中磨损使用寿命长。
注:杠杆浮球式蒸汽疏水阀 暴露在低温环境下可能会受冰冻影响

杠杆浮球式蒸汽疏水阀连续排水量表:

FT14 DN15~25            疏水阀的工作压差(△P).kg/cm2         公斤/小时(kg/h)
 Bar kg 0.1 0.3 0.5 1 2 3 5 7 9 10 12 15
2K 650 775 960 1125 1250
7K 370 460 610 700 790 925 1030 4400
10K 270 370 475 540 600 700 800 890 1000 1075
15K 170 260 320 370 405 475 535 585 690 780
FT14 DN32~50           疏水阀的工作压差(△P).kg/cm2        公斤/小时(kg/h)
 Bar kg 0.1 0.3 0.5 1 2 3 5 7 9 10 12 15 17
1K 2450 3050 4375 5500
2K 1320 2270 2950 3650 1550
5K 1000 1300 1650 2300 3050 3550 4400
9K 850 1100 1300 1700 2350 3250 3510 4200 4800
12K 750 950 1150 1500 1950 2500 3000 3400 4050 4300 4430
17K 510 800 950 1350 1780 2250 2500 2850 3250 3600 3900 4200 4350
FT14 DN65~80          疏水阀的工作压差(△P).kg/cm2          公斤/小时(kg/h)
 Bar kg 0.1 0.3 0.5 1 2 3 5 7 9 10 12 15 17
1K 4900 7100 8750 11000
2K 2650 4550 5900 7300 9100
5K 2000 2700 3300 4550 6100 7100 8950
9K 1700 2150 2640 3545 4780 6500 7040 8450 9545
12K 1550 1900 2250 2950 3860 5000 5900 6830 8120 8630 8860
17K 1090 1590 1900 2730 3550 4500 5000 5700 6500 7100 7950 8400 8600
FT14 DN100          疏水阀的工作压差(△P).kg/cm2           公斤/小时(kg/h)
 Bar kg 0.1 0.3 0.5 1 2 3 5 7 9 10 12 15
2K 11000 14900 16700 19100 21600
7K 5900 8800 10700 12700 15500 17400 20700 23600
10K 5100 7100 8200 9900 12300 15100 17300 20000 22100 23400
15K 4200 6100 7000 8350 9750 10700 12200 13800 15600 16400 17800
注:①表中的K值代表了相应压力下的阀座的编号,②压差是指疏水阀入口端与出口端的压力差,③排量是指蒸汽凝结水在单位小时内连续排放的量。

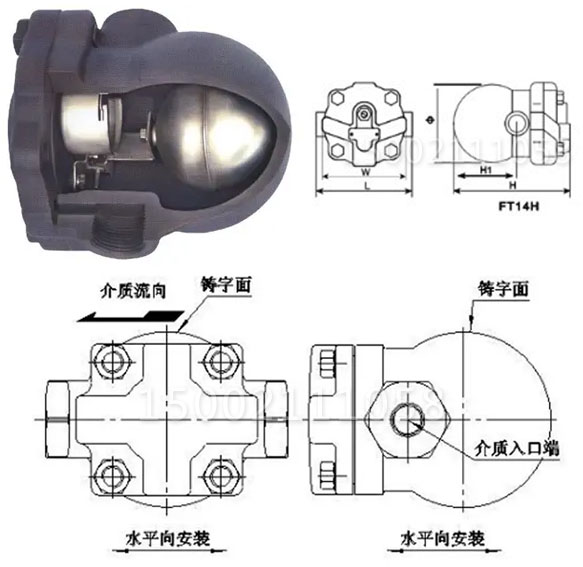

杠杆浮球式蒸汽疏水阀主要外形及连接尺寸

FT14浮球疏水阀结构尺寸
型   号 公称压力 (MPa) 公称通径 (DN) L H H1 Ф W
FT14 1.6 2.5 4.0 15 121 145 51 96 107
20 121 55
25 145 166 100 117
32~50 270 238 158 176 147

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
