产品介绍
香港内部六宝典资料

   AX742X安全泄压阀/持压阀主阀和泄压导阀、球阀及接管系统组成,主阀采用全通道、直流式、流线型设计,并采用膜片式或活塞式两类结构。本阀门利用泄压导阀设定泄压压力,调节导阀的弹簧可以设定不同的泄压值。通过主阀控制室控制阀门启闭,实现安全泄压功能。
   AX742X安全泄压阀/持压阀,安装在高层建筑、消防给水系统以及其它给水系统的管道上,当给水管路中压力超过泄压阀设定压力时,泄压阀自动开启快速泄压,保护管线的安全,也可作持压阀用,保障主阀上游的供水压力。能准确保持不变的安全敲定压力,一旦超压,泄压阀迅速打开,及时泄压。关闭平衡可靠,消除压力余波。

 AX742X安全泄压阀/持压阀工作原理:
     当管道从进水端给水时,如果水压小于设定的正常水压值,此时导阀关闭,这时进入主阀控制室上腔的水不能排出,控制室上腔水压等于阀门的进口压力,控制室上腔的压力使主阀关闭,无泄压水排出。
     当主阀进口端的水压高于设定水压时导阀开启,控制室上腔的水经过导阀流到出口端,控制室上腔的进水量小于排水量,上腔水压下降,主阀开启,排出泄压水。水压正常后,导阀关闭,上腔压力上升,关闭主阀,排水停止。

AX742X安全泄压阀/持压阀主要性能规范

公称压力(Mpa) 壳体试验压力(MPa) 密封试验压力(MPa) 调压范围(MPa) 适用介质 介质温度(℃)
1.0 1.5 1.1 0-1.0 0-80
1.6 2.4 1.76 0-1.6
2.5 3.75 2.75 0-2.5

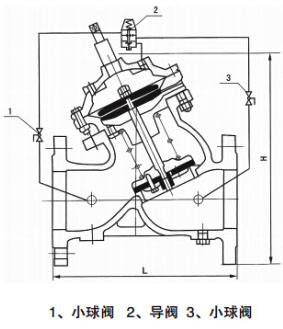

AX742X安全泄压阀/持压阀外形结构尺寸

AX742X安全泄压阀/持压阀结构尺寸
DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 203 216 241 292 330 356 457 533 610 686 762 864 914 1067
H 300 337 467 520 580 640 778 889 1010 1037 1264 1294 1324 1600

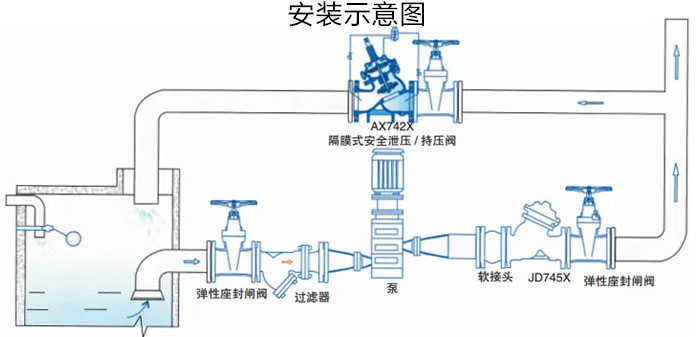

AX742X安全泄压阀/持压阀安装示意图

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
