一片式球阀-螺纹不锈钢球阀-一片式内螺纹球阀Q11F-不锈钢球阀

更新:2022/10/27 10:24:32      点击:
  • 品牌:   上海工开阀门
  • 型号:   Q11F
  • 在线订购
产品介绍
香港内部六宝典资料

  Q11F一片式球阀阀体铸造采用台湾引进的先进工艺,结构合理、造型美观。阀座采用弹性密封结构,密封可靠,启闭轻松。 阀杆采用有倒密封的下装式结构,阀腔异常升压时,阀杆不会被冲出。
 一片式内螺纹球阀均可带国际标准ISO支架平台和锁定装置。可设置90°开关定位机构,根据需要加锁以防止误操作。
 一片式球阀适用于PN1.0~4.0MPa,工作温度-29~180℃(密封圈为增强聚四氟乙烯)或-29~300℃(密封圈为对位聚苯)的各种管路上,用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

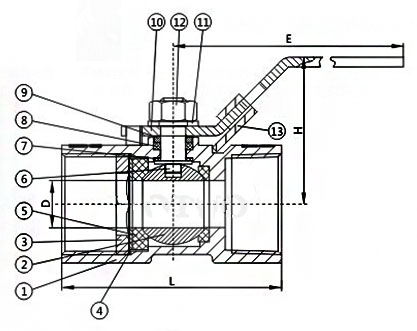

Q11F一片式球阀主要性能规范

序号

零件名称Partname

材质Material

1

密封圈Jointring

聚四氟乙烯PTFE

2

球体Ball

不锈钢SS316

3

密封垫Jointgasket

聚四氟乙烯PTFE

4

阀盖Cap

不锈钢SS316

5

阀体Body

不锈钢CF8M

6

阀杆Stem

不锈钢SS316

7

止推垫圈Thrusywasher

聚四氟乙烯PTFE

8

填料Stempacking

聚四氟乙烯PTFE

9

填料压盖螺母Glandnut

不锈钢SS304

10

垫圈Stemwasher

不锈钢SS304

11

阀杆螺母Stemnut

不锈钢SS304

12

手柄套Handlecover

塑料Plastic

13

手柄Handle

不锈钢SS304

Q11F一片式球阀主要外形结构尺寸

Q11F一片式球阀结构尺寸

SIZE

1/4″

3/8″

1/2″

3/4″

1″

11/4″

11/2″

2″

D

5.0

7.0

9.2

12.5

15.0

20.0

24.5

32

L

40

45

58

60

72

78

83

100

H

35

37

43.5

47

50

57

69

74.5

E

64

70

90

90

103

103

127

127

重量WT(g)

55

95

165

250

405

525

850

1400

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
