T40H手动调节阀按顺时针旋转手轮即可关闭手动调节阀,这时阀杆带动阀瓣下降,直使两锥形密封面接触达到严禁地将管路关闭为止。本厂生产的手动调节阀适用于声条集中供热和区域供热的节能产品,以调节流量为主。
T40H手动调节阀工作原理:该阀是通过改变阀芯与阀座的间隙(开度),来改变流经阀门的流动阻力以达到调节流量的目的,其作用对象是系统的阻力,能够将新的水量按照设计计算的比例平衡分配,各支路同时按比例增减,仍然满足当前气候需要下的部份负荷的流量需求,起到热平衡的作用。
T40H手动调节阀产品特点:
1、能有效的克服“大流量、小温差”的不良运行方式,提高系统能效,实现经济运行。
2、安装在水系统中,经运行前的一次调节,即可使系统流量自动恒定在要求的设定值。
3、适用于需要进行流量控制的水系统中,尤其适合于供热,空调等非腐蚀性液体介质的流量控制。
4、能自动消除水系统中因各种因素引起的水力失调现象,保持用户所需流量,克服“冷热不均”提高供热,空调的室温合格率。
T40H手动调节阀主要性能规范
T40H-10、T40H-16、T40H-25 型手动蒸汽调节阀主要性能参数型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
T40H-10 | 10 | 1 | ≤200 | 水、蒸汽 |
T40H-16 | 16 | 1.6 | ||
T40H-25 | 25 | 2.5 |
型号 | 材料 | ||
阀体、阀盖、填料压盖、手轮 | 阀杆、阀瓣密封圈 | 指示盘、阀杆螺母、螺母套 | |
T40H-10 | 灰铸铁、(铸钢) | 不锈钢 | 黄铜 |
T40H-16 | |||
T40H-25 |

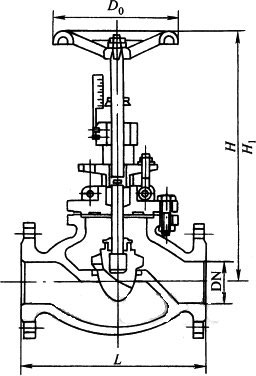

T40H手动调节阀外形结构尺寸
DN | L | D | D1 | D2 | f | b | H | H1 | D0 | z×Φd | 重量/kg |
250 | 730 | 395 | 350 | 320 | 3 | 28 | 914 | 1074 | 500 | 12×Φ22 | 327 |
300 | 850 | 445 | 400 | 370 | 4 | 28 | 914 | 1074 | 500 | 12×Φ22 | 422 |
350 | 980 | 505 | 460 | 430 | 4 | 30 | 968 | 1168 | 500 | 16×Φ22 | 610 |
400 | 991 | 565 | 515 | 482 | 4 | 32 | 968 | 1168 | 500 | 16×Φ26 | 750 |
450 | 1092 | 615 | 565 | 532 | 4 | 32 | 1100 | 1350 | 680 | 20×Φ26 | 999 |
500 | 1194 | 670 | 620 | 585 | 4 | 34 | 1100 | 1350 | 680 | 20×Φ26 | 999 |
T40H-16型手动蒸汽调节阀主要外形及结构尺寸(mm)
DN | L | D | D1 | D2 | f | b | H | H1 | D0 | z×Φd | 重量/kg |
15 | 130 | 95 | 65 | 47 | 2 | 14 | 160 | 172 | 65 | 4×Φ13.5 | 2.5 |
20 | 150 | 105 | 75 | 58 | 2 | 16 | 160 | 172 | 65 | 4×Φ13.5 | 3.5 |
25 | 160 | 115 | 85 | 68 | 2 | 16 | 182 | 195 | 80 | 4×Φ13.5 | 4.8 |
32 | 180 | 140 | 100 | 78 | 2 | 18 | 192 | 210 | 80 | 4×Φ13.5 | 7 |
40 | 200 | 150 | 110 | 88 | 3 | 18 | 250 | 273 | 120 | 4×Φ13.5 | 9.5 |
50 | 230 | 165 | 125 | 102 | 3 | 20 | 264 | 290 | 120 | 4×Φ17.5 | 13.5 |
65 | 290 | 185 | 145 | 122 | 3 | 20 | 380 | 426 | 200 | 4×Φ17.5 | 29 |
80 | 310 | 200 | 160 | 133 | 3 | 22 | 413 | 468 | 200 | 8×Φ17.5 | 35 |
100 | 350 | 220 | 180 | 158 | 3 | 24 | 466 | 530 | 240 | 8×Φ17.5 | 56 |
125 | 400 | 250 | 210 | 184 | 3 | 26 | 540 | 613 | 260 | 8×Φ17.5 | 79 |
150 | 480 | 285 | 240 | 212 | 3 | 26 | 623 | 698 | 360 | 8×Φ22 | 117 |
200 | 600 | 340 | 295 | 268 | 3 | 30 | 687 | 777 | 400 | 12×Φ22 | 185 |
250 | 730 | 395 | 350 | 320 | 3 | 30 | 940 | 1074 | 500 | 12×Φ22 | 327 |
300 | 850 | 445 | 460 | 430 | 4 | 30 | 940 | 1074 | 500 | 12×Φ22 | 422 |
T40H-25 型手动蒸汽调节阀主要外形及结构尺寸(mm)
DN | L | D | D1 | D2 | f | b | H | H1 | D0 | z×Φd | 重量/kg |
15 | 130 | 95 | 65 | 47 | 2 | 16 | 160 | 172 | 65 | 4×Φ13.5 | 2.5 |
20 | 150 | 105 | 75 | 58 | 2 | 18 | 160 | 172 | 65 | 4×Φ13.5 | 3.5 |
25 | 160 | 115 | 85 | 68 | 2 | 18 | 182 | 195 | 80 | 4×Φ13.5 | 4.8 |
32 | 180 | 140 | 100 | 78 | 2 | 20 | 192 | 210 | 80 | 4×Φ13.5 | 7 |
40 | 200 | 150 | 110 | 88 | 3 | 20 | 250 | 273 | 120 | 4×Φ17.5 | 9.5 |
50 | 230 | 165 | 125 | 102 | 3 | 22 | 264 | 290 | 120 | 4×Φ17.5 | 13.5 |
65 | 290 | 185 | 145 | 122 | 3 | 24 | 380 | 426 | 200 | 8×Φ17.5 | 29 |
80 | 310 | 200 | 160 | 133 | 3 | 26 | 413 | 468 | 200 | 8×Φ17.5 | 35 |
100 | 350 | 235 | 190 | 158 | 3 | 28 | 466 | 530 | 240 | 8×Φ22 | 56 |
125 | 400 | 270 | 220 | 184 | 3 | 30 | 540 | 613 | 260 | 8×Φ26 | 79 |
150 | 480 | 300 | 250 | 212 | 3 | 34 | 623 | 698 | 360 | 8×Φ26 | 117 |
200 | 600 | 360 | 310 | 278 | 3 | 34 | 687 | 777 | 400 | 12×Φ26 | 185 |
声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
