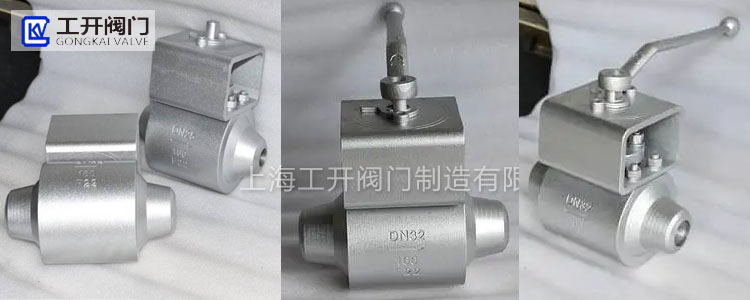

手动疏水球阀,手动高压疏水球阀,Q61Y高温高压疏水球阀疏水球阀 ,主要用于锅炉疏水、汽轮机疏水、给水排水、气包疏水、过热器排水和疏水、旁路隔离、省煤器疏水等,是用于高温高压工况下的硬密封球阀。其结构形式分两大流派,一种是MOGAS型,密封阀座为嵌入形式与阀体配合。另一种为VTI型,密封面在阀体本体材料喷涂碳化钨或硬质合金粉末。
Q61Y疏水球阀特点:
1、单向密封,主密封采用硬质合金或喷涂碳化钨。
2、阀杆设置防飞结构,保证在高温高压工况下可靠运行。
3、填料采用活动负载确保即使在严酷的热冲击时,也能维持阀杆盘根零泄漏。
4、由于球阀为直流结构,故流阻基本与管道相当。
5、疏水球阀在阀处于开启和关闭位置,通过把阀座和流体路径分割开来,保护主密封表面。阀座仅在循环过程内暴露在气流中。由于阀门的快速1/4迥转操作,这个过程很短,通过保护阀门的密封表面,可以更加严地关闭阀门并延长阀门的使用寿命。
6、防止阀门咬死,当工况突然从冷态温度升到高设计温度,或从高设计温度降到冷态温度时,疏水球阀能够抵挡住热冲击。球体与阀座密封面采用同样的材质,进而在突然加热情况下,确保产生相同的热膨胀(相同的热膨胀系数)。
7、保持完全闭合,疏水球阀采用浮动球设计,在上游支撑阀座后安装的碟簧提供机械力量,把球体推入下游密封阀座,从而使球体与阀座紧密贴合。除了这种机械力外,浮动球设计使管线压力铺助实现和密封阀座的加紧密封。此外,疏水球阀阀球和阀座密封区域的全部座表面匹配研磨达到密合,防止泄漏区域的产生。
8、避免阀座的磨损,我们的经验使我们选择更高硬度的材质,从而在增强耐磨性的同时,减少磨损机会。疏水球阀表面的硬度为洛氏硬度HRC62,确保无划痕和颗粒渗入,避免导致磨损并形成危险的渗漏通道。
高温高压疏水球阀主要性能规范
公称压力 | 150LB-4500LB 1.6-75MPa |
耐温 | -100℃~650℃ |
连接方式 | BW SW |
阀体材质 | A105 F321 S310 F11 F22 F91 F92等材质锻件 |
公称通径 | DN15---100mm |
