产品介绍
三片式法兰球阀，三片式高平台法兰球阀，三片式电动法兰球阀，三片式气动法兰球阀是采用三片式分体阀体，中间可以打开的三片式阀体使得管道内或管道外的维修较为方便。三片式法兰球阀的启闭件是一个有孔的球体，绕垂直于通道的 轴线旋转，从而达到启闭通道的目的。
球阀Q41F是用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密 可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
三片式法兰球阀主要性能规范
| 三片式法兰球阀 | |
| 公称压力 | PN1.0-6.4MPa |
| 温度 |
-29～180℃(密封圈为增强聚四氟乙烯) -29～300℃(密封圈为对位聚苯) |
| 适用介质 | 水、油、气及某些腐蚀性液体 |
| 零件名称 | 材质 | |
| 不锈钢 | 碳钢 | |
| 螺栓 | 不锈钢SS304 | 碳钢 |
| 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 螺母 | 不锈钢SS304 | 碳钢 |
| 阀盖 | 不锈钢CF8/CF8M | 碳钢WCB |
| 阀体 | 不锈钢CF8/CF8M | 碳钢WCB |
| 球体 | 不锈钢CF8 | 不锈钢CF8 |
| 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 阀杆 | 不锈钢SS316 | 不锈钢SS304 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 压紧螺母 | 不锈钢SS316 | 不锈钢SS304 |
| 弹簧垫圈 | 不锈钢SS304 | 不锈钢SS304 |
| 螺母 | 不锈钢SS304 | 不锈钢SS304 |
| 手柄 | 不锈钢SS304 | 不锈钢SS304 |

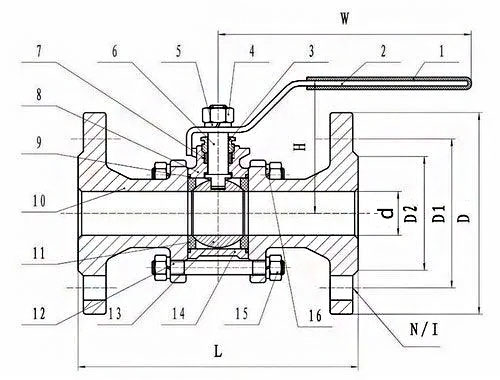

三片式法兰球阀结构尺寸
| SIZE | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
| d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
| D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
| b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
| f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
| H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
| w | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
| n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
声明：本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数：产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等，如对产品有特殊要求，请在询价时一并提出。或者使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们专业工程师为您审核选型。
