浮球阀-不锈钢浮球阀-黄铜浮球阀-水箱水位控制阀-浮球水位阀-水塔浮球阀-液压浮球阀-螺纹浮球阀

更新:2022/11/3 10:23:27      点击:
  • 品牌:   上海工开阀门
  • 型号:
  • 在线订购
产品介绍
香港内部六宝典资料

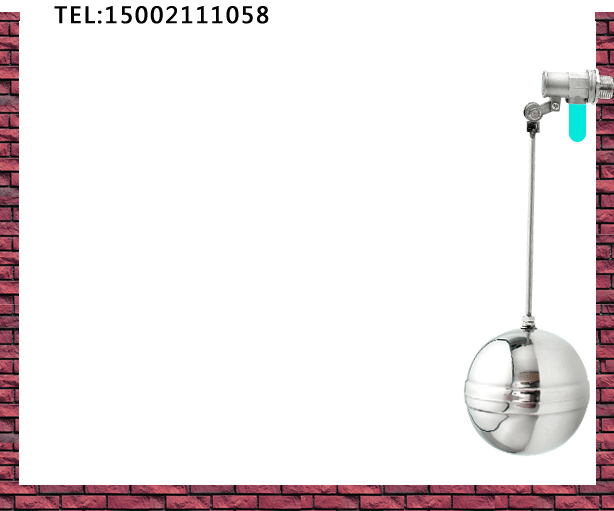

  浮球阀是由曲臂和浮球等部件组成的阀门,可用来自动控制水塔或水池的液面,有可调节高低水位、自动开启、关闭管路,以控制水位的功能。广泛用于水箱(水池,水塔,冷却塔)等。

 浮球阀工作原理:本阀主要用于水箱进水水位的安全控制,防止水箱的溢水。浮漂始终都要漂在水上,当水面上涨时,浮漂也跟着上升。漂上升就带动连杆也上升。连杆与另一端的阀门相连,当上升到一定位置时,连杆支起橡胶活塞垫,封闭水源。当水位下降时,浮漂也下降,连杆又带动活塞垫开启。
 浮球阀是通过控制液位来调节供液量的。满液式蒸发器要求液面保持一定高度,一般适合采用浮球膨胀阀。浮球阀工作原理是依靠浮球室中的浮球受液面作用的降低和升高,去控制一个阀门的开启或关闭。浮球室置于满液式蒸发器一侧,上下用平衡管与蒸发器相通,所以两者的液面高度一致。当蒸发器中液面下降时,浮球室液面也下降,于是浮球下降,依靠杠杆作用使阀门开启度增大,加大供液量。反之亦然。

香港内部六宝典资料

浮球阀产品特点:
1、开启压力为零
2、小浮球控制主阀启闭,关闭可靠性好。
3、流通能力好。
4、浮球阀是球体无支撑轴,球体被两阀座夹持其中呈“浮动”状态,它在管道上主要用于切断、分配和改变介质流动方向。
5、 浮动球阀主要有阀座密封设计、可靠的倒密封阀封杆、防火静电功能、自动泄压和锁定装置等结构特点。

浮球阀主要性能规范

浮球阀型号 G11F
公称通径 DN15-300
公称压力 0.6MPa-1.0MPa
允许进口压力 0 MPa
阀体材质 不锈钢、黄铜
适用介质 生活饮用水、清洁水
适用温度 冷水型≤65℃  热水型≤100℃

浮球阀外形结构尺寸

香港内部六宝典资料
口径 阀长 杆长 外螺纹长 六角对边 浮球直径
DN15 65 184 20 27 100
DN20 71 184 23 30 100
DN25 84 251 24 37 135
DN32 92 251 25 44 150
DN40 116 255 28 53 250
DN50 131 257 34 64 270
DN65 151 865 35 85 300
DN80 178 963 45 99 380
DN100 193 1014 54 126 420

声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
