ISO5211高平台阀尺寸-F05/F07代表法兰盘连接尺寸

2022/8/13 10:59:12      点击:
高平台球阀香港内部六宝典资料

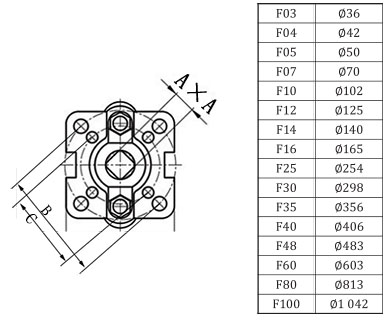

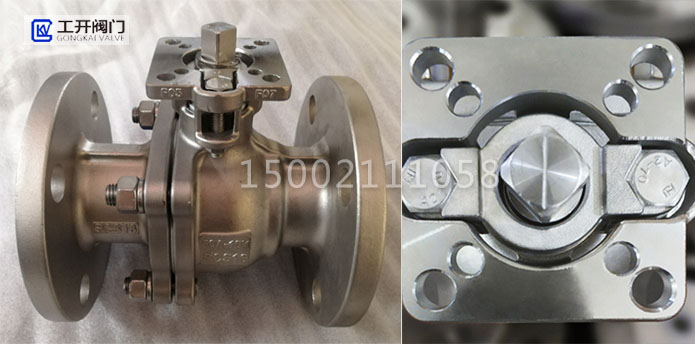

    ISO5211平台详细连接尺寸标准为国际通用标准,ISO 5211标准定义了用于执行装置(如阀门、执行器、气动高平台球阀电动高平台球阀 )的法兰盘的尺寸和安装要求客户可根据其具体尺寸,自配手动、气动、电动等操作方式。一般我们在交流的时候,直接说明其前面的代号,比如F05,F07,F10等,就可以代表其具体的连接尺寸。如上图左边的法兰球阀高平台上有“F05、F07”字样,代表着对应的ISO 5211法兰盘尺寸:
1、F03 :法兰盘直径为30毫米,螺孔数量为4个,螺孔直径为4毫米。
2、F04 :法兰盘直径为40毫米,螺孔数量为4个,螺孔直径为5毫米。
3、F05 :法兰盘直径为50毫米,螺孔数量为4个,螺孔直径为5毫米。
4、F07 :法兰盘直径为70毫米,螺孔数量为4个,螺孔直径为6毫米。
5、F10:法兰盘直径为100毫米,螺孔数量为4个,螺孔直径为8毫米。
6、F12 :法兰盘直径为120毫米,螺孔数量为4个,螺孔直径为10毫米。
