上海工开阀门双偏心半球阀的工作原理

2022/8/11 9:05:50      点击:

 双偏心半球阀的工作原理

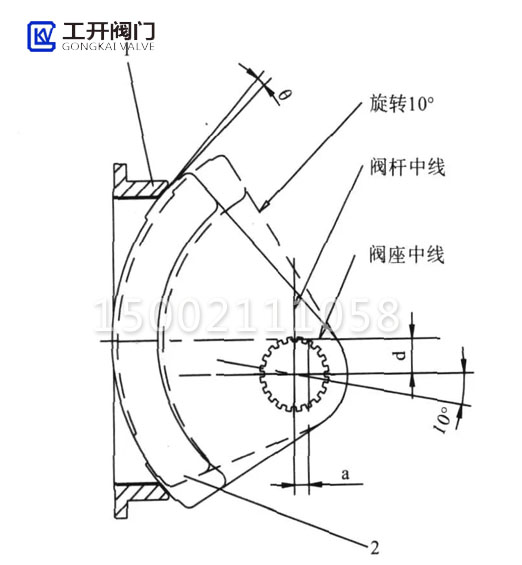

 双偏心半球阀借助驱动机构带动阀轴转动90°运动。此时,固定在阀轴上的偏心阀瓣(半球)同步旋转90°。顺时针旋转,偏心阀瓣进入阀座,在偏心作用下形成楔型机构。阀瓣逐渐压紧阀座,实现密封,关闭阀门。逆时针旋转时,偏心阀瓣则迅速脱离阀座,旋转90°时,阀门为全开状态。

香港内部六宝典资料
一、双偏心半球阀开启过程
1、在关闭位置,球体受阀杆的机械施压作用,紧压在阀座上。
2、当逆时针转动手轮时,阀杆则反向运动,其底部角形平面使球体脱开阀座。
3、阀杆继续提升,并与阀杆螺旋槽内的导销相互作用,使球体开始无摩擦地旋转。
4、直至到全开位置,阀杆提升到极限位置,球体旋转到全开位置。
二、双偏心半球阀关闭过程
1、关闭时,顺时针旋转手轮,阀杆开始下降并使球体离开阀座开始旋转。
2、继续旋转手轮,阀杆受到嵌于其上螺旋槽内的导销的作用,使阀杆和球体同时旋转90°。
3、快要关闭时,球体已在与阀座无接触的情况下旋转了90°。
4、手轮转动的Z后几圈,阀杆底部的角形平面机械地楔向压迫球体,使其紧密地压在阀座上,达到完全密封。
