J11W美式内螺纹截止阀-丝扣截止阀-不锈钢截止阀-上海工开阀门

更新:2020/11/16 15:48:55      点击:
  • 品牌:   上海工开
  • 型号:   J11W-16P、J11W-16C、J11W-16R
  • 在线订购
产品介绍

内螺纹截止阀是我厂用硅溶胶精密铸造的不锈钢阀体,引进国外先进加工的工艺,具有结构紧凑,密封面不易磨损、擦伤;密封性能好,启闭时阀瓣行程小,工艺性能好等特点。
内螺纹截止阀广泛应用于水、油品、气、燃气、蒸汽、氮气、氢气、硝酸类、醋酸类等食品、制药、石油化工、电力、冶金等工业管线。主要用来接通或截断管路中的介质。一般不用于调节流量。
内螺纹截止阀主要用来切断(或接通)管路介质,适用于化工等行业的硝酸、醋酸等场合。采用明杆支架式,螺栓连接阀盖结构,旋转升降阀杆和手轮、阀体、阀盖的设计经过严格的计算。具有良好的强度、刚度和流通能力。阀盖上设计了上密封座,在全开状态下使填料密封更为可靠,并方便填料的更换。

J11W美式内螺纹截止阀主要性能规范

公称压力 PN 2.5,4.0,6.4 MPa
强度试验压力 PT 3.8,6.0,9.6
低压气密封试验压力     0.6
高压密封试验压力   3.0,4.8,7.6
适用介质 J11W-(16-64)C J11W-(16-64)P J11W-(16-64)R
水、油品、气 硝酸类 醋酸类
适用温度 -40~180℃

J11W美式内螺纹截止阀主要零件材质

零件名称 J11W-(16-64)C J11W-(16-64)P J11W-(16-64)R
阀体 WCB ZG1Cr18Ni9Ti  CF8 ZG1Cr18Ni12Mo2Tii CF8M
阀盖 1Cr18Ni9Ti 304 1Cr18Ni9Ti 304 1Cr18NI12Mp2Ti 316
阀杆 1Cr18Ni9Ti 304 1Cr18Ni9Ti 304 18Ni12Mo2Ti 316
密封圈 304,316
填料 聚四氟乙烯

J11W苏式内螺纹截止阀主要外形及连接尺寸

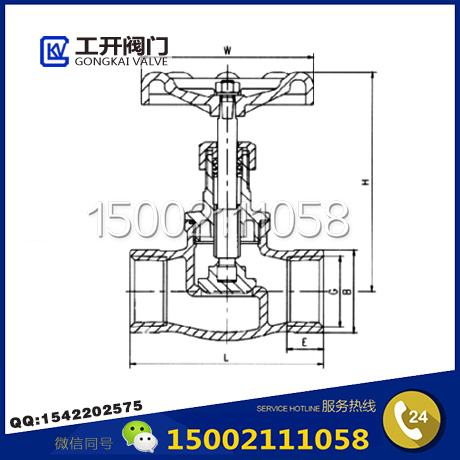

J11W美式内螺纹截止阀结构图
DN G L E B H A
6 1/4〞 60 15 23 80 60
10 3/8〞 60 15 26 80 60
15 1/2〞 68 16 31 90 70
20 3/4〞 82 18 38 98 70
25 1〞 90 20 46 108 80
32 11/4〞 105 21.5 56 120 90
40 1 〞 120 23 63 146 100
50 2 140 24.5 76 162 120


声明:本文中所有文字、数据、图片均只适用于参考。询价提供相关产品参数:产品名称、型号、口径、材质、介质、压力、温度、连接标准、数量等,如对产品有特殊要求,请在询价时一并提出。或者使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们专业工程师为您审核选型。
感谢访问我司网站,如你对该产品还有任何疑问可致电我们,我们将为您提供优质的售前咨询服务。咨询手机:15002111058;电话:021-56051151。
